Estudios y análisis

Explora los diferentes niveles de protección y calidad de energía recomendados para fortalecer una instalación eléctrica segura, confiable y eficiente.

Sistemas de puesta a tierra

Permiten limitar sobretensiones, estabilizar el voltaje respecto a tierra y favorecer la actuación adecuada de los dispositivos de protección.

Funciones principales

Control de sobretensiones eléctricas.

Estabilización del voltaje respecto a tierra.

Activación adecuada de las protecciones.

Reducción de riesgos para equipos y personal.

Mantenimiento predictivo

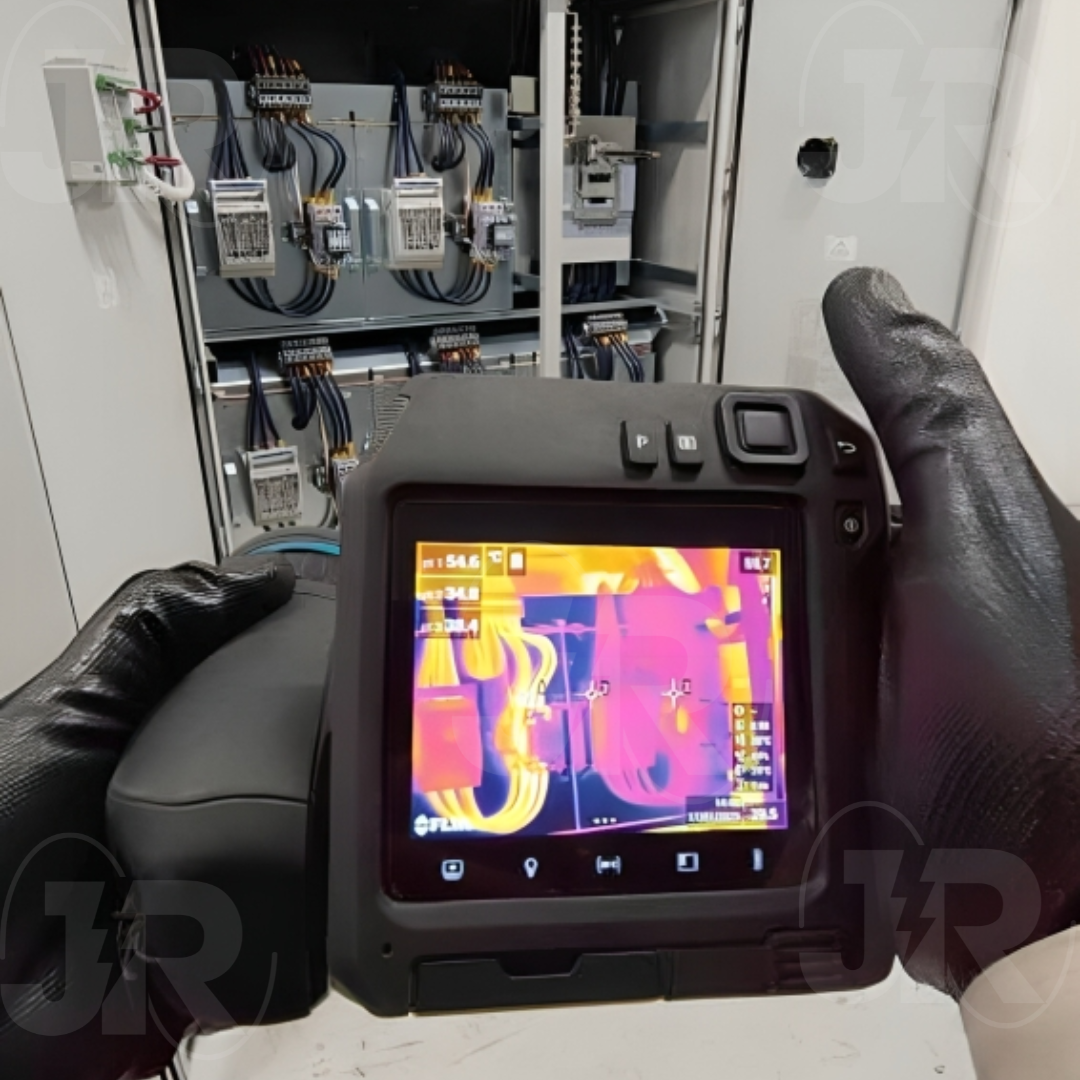

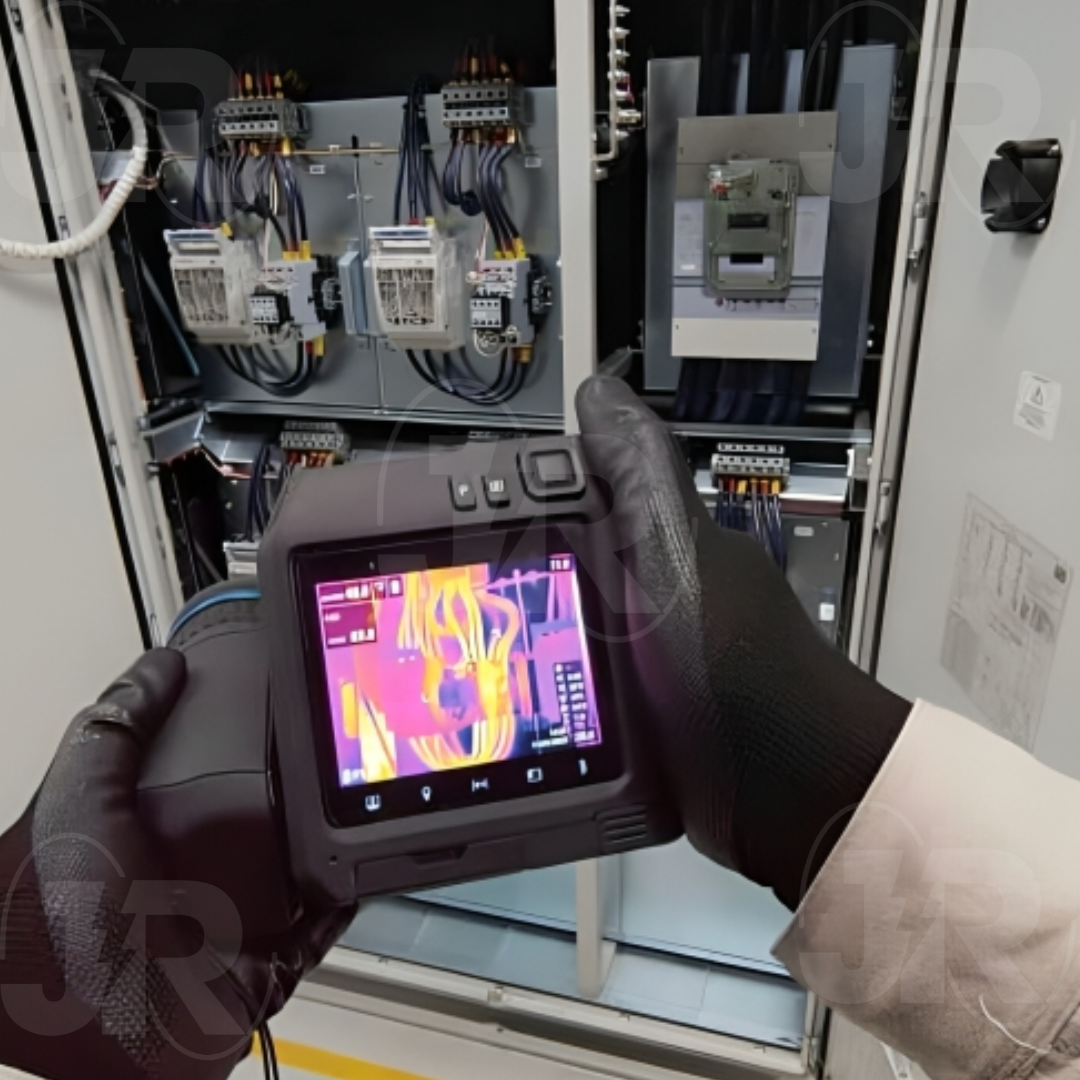

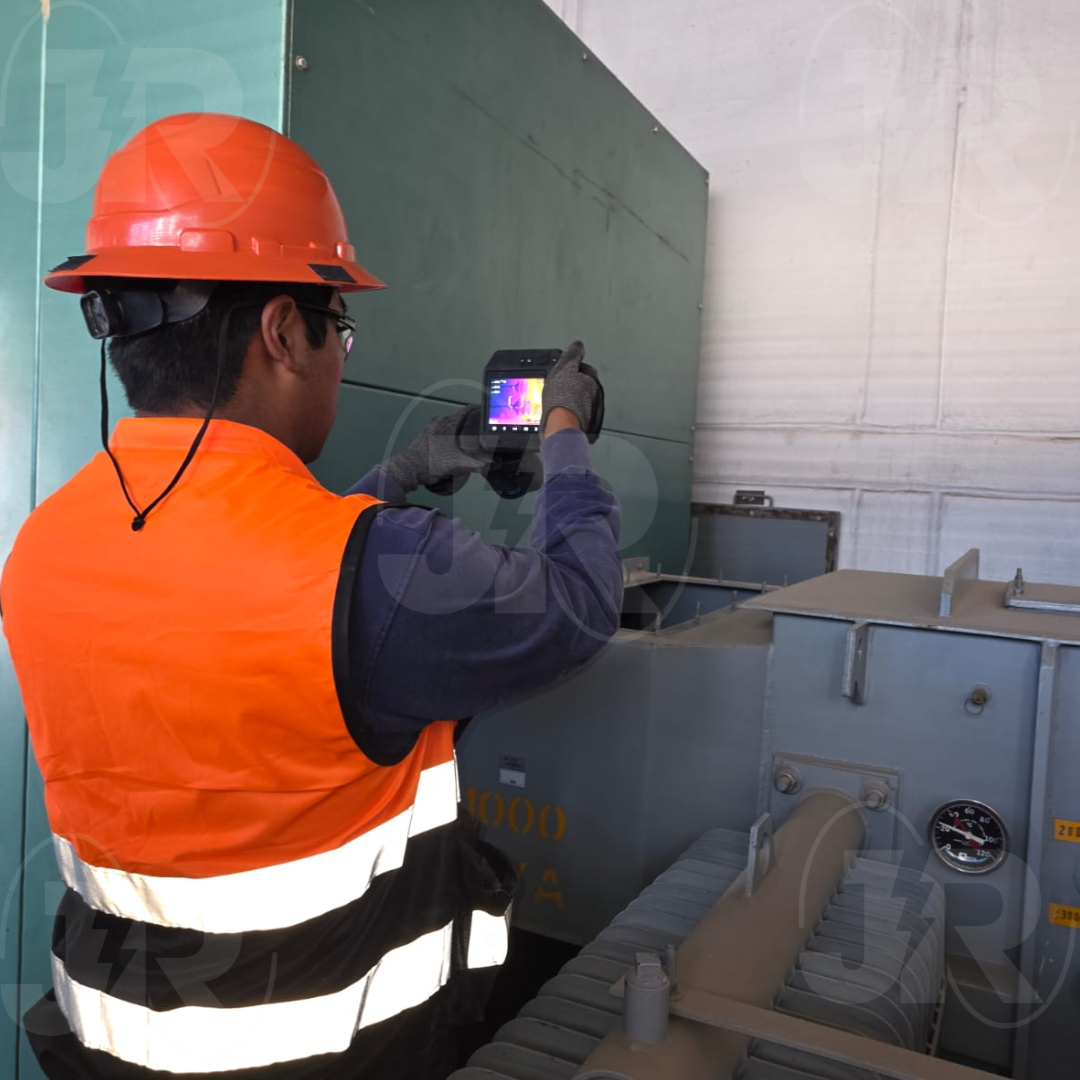

Diagnóstico térmico especializado para detectar anomalías antes de que se conviertan en fallas, interrupciones o riesgos operativos.

¿Qué es?

Es un estudio de mantenimiento predictivo mediante inspección visual termográfica que convierte la radiación térmica en imágenes visibles. Permite identificar incrementos anormales de temperatura y localizar posibles fallas antes de que provoquen daños o interrupciones.

Evaluación predictiva de transformadores, tableros, bancos de capacitores y equipos eléctricos.

Beneficios del estudio

La inspección permite actuar con precisión, reducir riesgos y programar reparaciones antes de que una anomalía afecte la operación.

Detecta anomalías térmicas antes de que evolucionen hacia fallas eléctricas o daños en los componentes.

Disminuye la exposición del operador al evitar el contacto directo con equipos eléctricos durante la inspección.

Determina exactamente los puntos calientes y los componentes que requieren atención.

Facilita la planeación del mantenimiento, reduce interrupciones y mejora la continuidad de la operación.

Menor tiempo de reparación

La ubicación precisa del problema permite reducir el tiempo necesario para diagnosticar y reparar la falla.

Seguimiento de reparaciones

Permite comprobar la efectividad de trabajos anteriores y detectar nuevamente cualquier comportamiento térmico anormal.

Seguridad y cumplimiento eléctrico

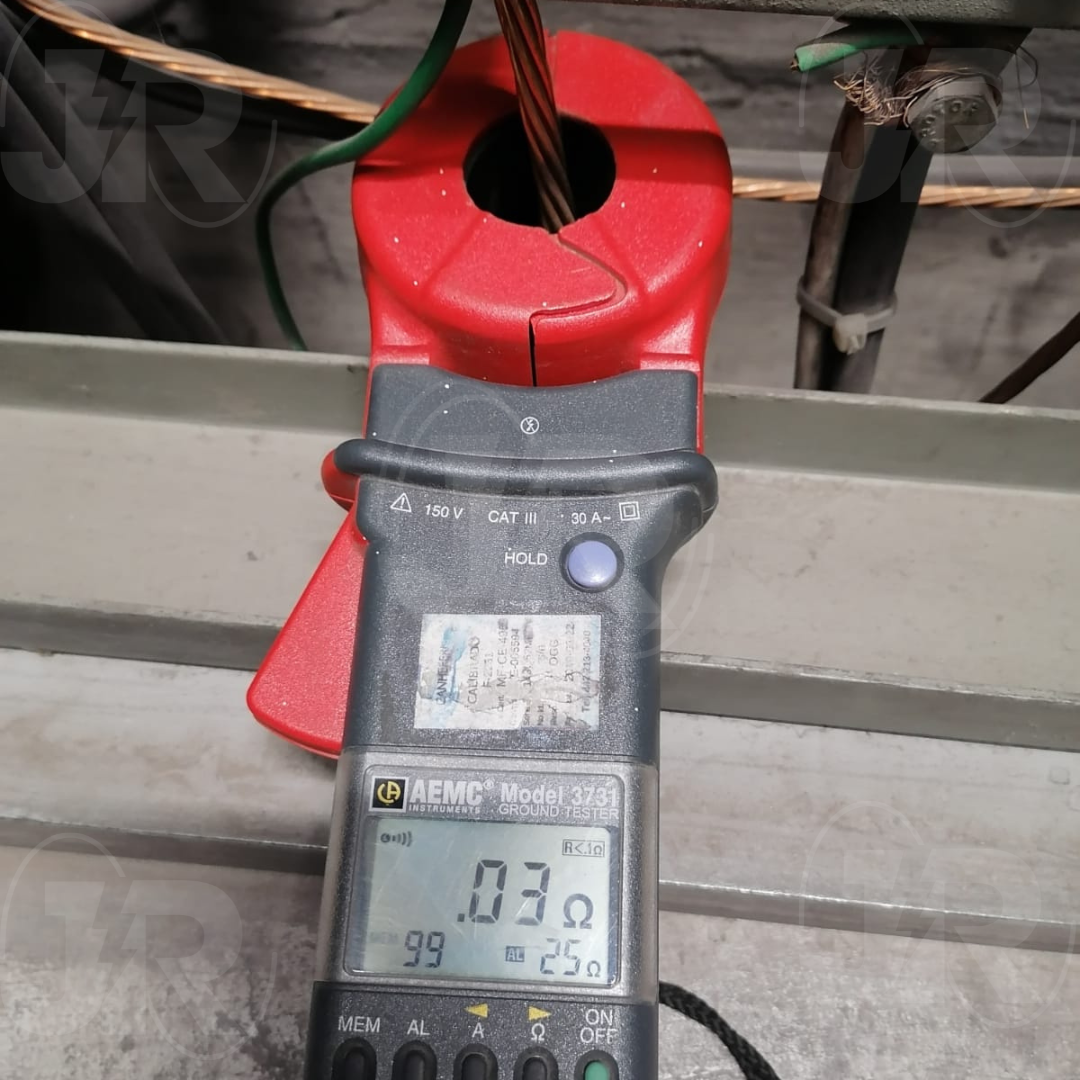

Evaluación técnica del sistema de puesta a tierra mediante mediciones eléctricas, diagnóstico de condiciones existentes y verificación de los parámetros de seguridad aplicables.

Diagnóstico del sistema

Medición, seguridad y cumplimiento normativo

¿Qué es?

Es un estudio técnico que evalúa el desempeño del sistema de puesta a tierra existente mediante la medición de sus valores eléctricos. Su finalidad es verificar que el sistema cumpla con los parámetros de seguridad establecidos en la normatividad vigente y detectar condiciones que puedan representar un riesgo para las personas, los equipos o la instalación.

Beneficios principales

Verifica que la resistencia del sistema se encuentre dentro de los límites permisibles.

Identifica deficiencias, anomalías y riesgos en el sistema de tierras existente.

Contribuye a proteger al personal, los equipos y las instalaciones eléctricas.

Facilita el cumplimiento de los requerimientos establecidos en la NOM-001-SEDE vigente.

Implementación

Soluciones disponibles

Dos alternativas para proteger instalaciones eléctricas y controlar la disipación de corrientes de falla, sobretensiones y descargas atmosféricas.

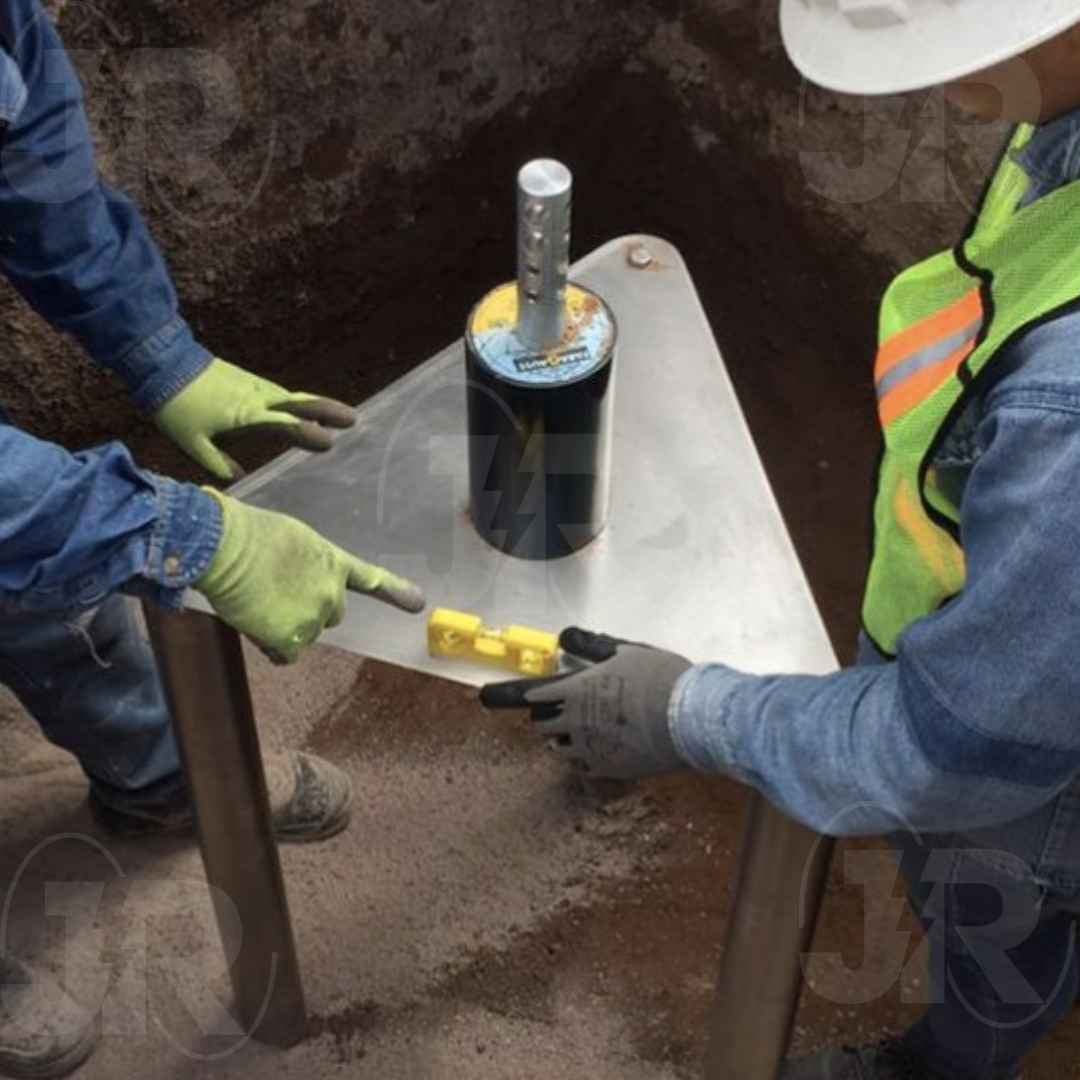

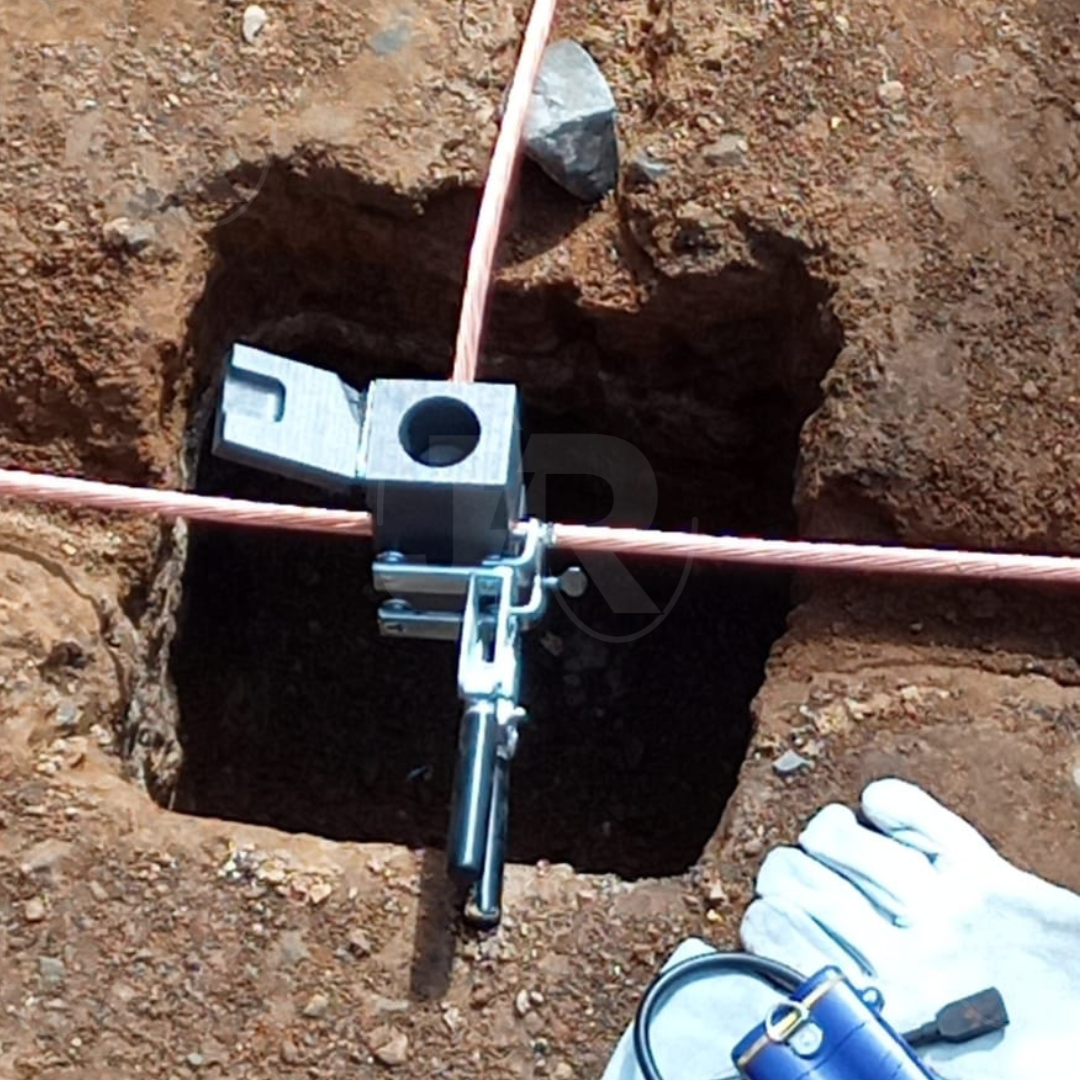

Instalación de un sistema de puesta a tierra diseñado desde cero, que conecta las partes metálicas no energizadas de una instalación eléctrica a electrodos enterrados. Esto permite la correcta disipación de corrientes de falla, sobretensiones y descargas atmosféricas.

Proporciona un camino seguro para corrientes eléctricas y atmosféricas.

Protege a las personas contra choques eléctricos y tensiones peligrosas.

Reduce el riesgo de daños en equipos e instalaciones eléctricas.

Cumple con los requerimientos técnicos y normativos aplicables.

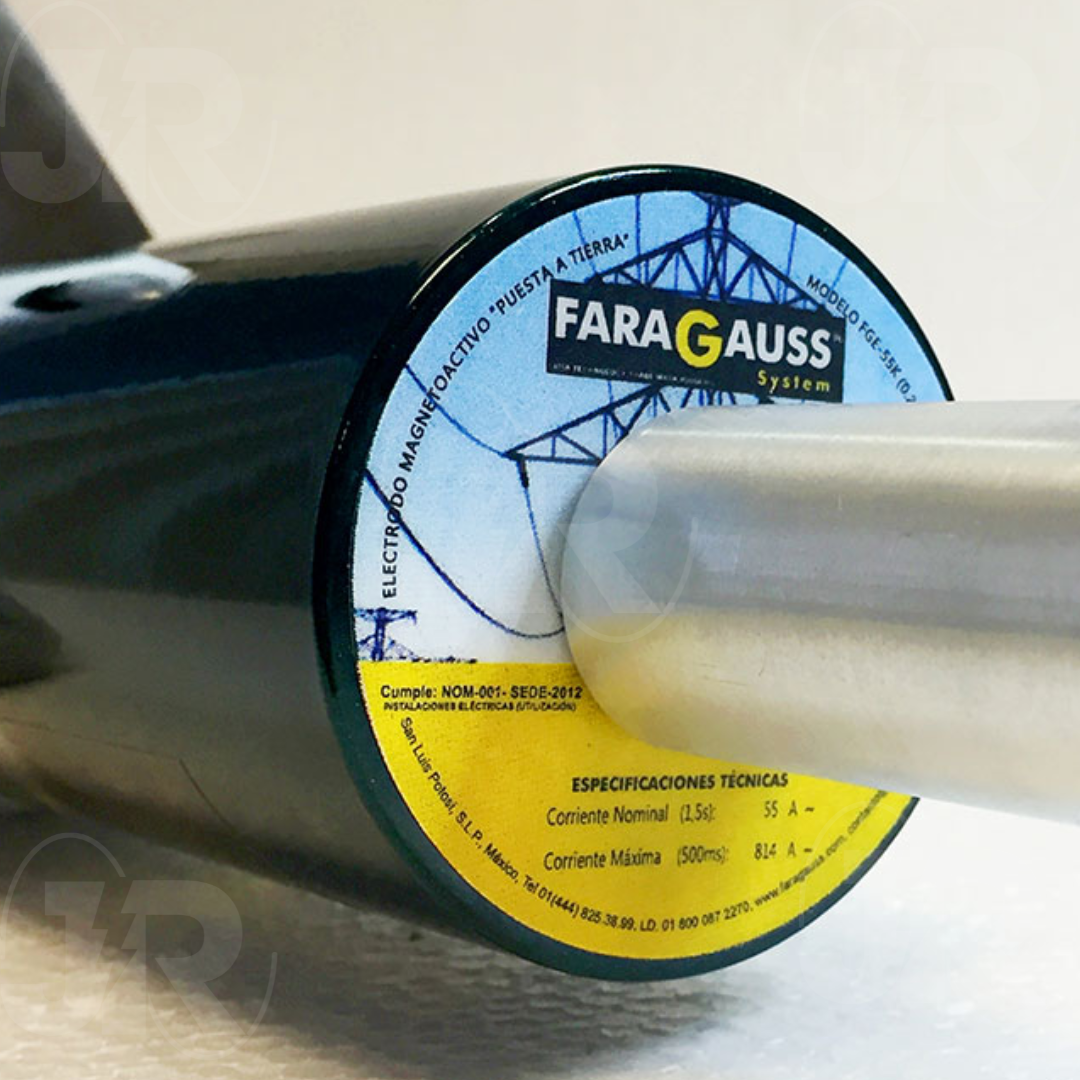

Sistema avanzado de puesta a tierra diseñado para el confinamiento, control y disipación dirigida de corrientes de falla, cortocircuito, descargas atmosféricas y cargas electrostáticas, evitando su propagación hacia zonas críticas de la instalación.

Minimiza ruido eléctrico, interferencias y distorsiones en sistemas sensibles.

Evita la dispersión aleatoria de corrientes de falla y energía electrostática.

Reduce el riesgo de tensión y corriente de paso y de toque.

Dirige la disipación de energía de forma controlada mediante conductores laterales.

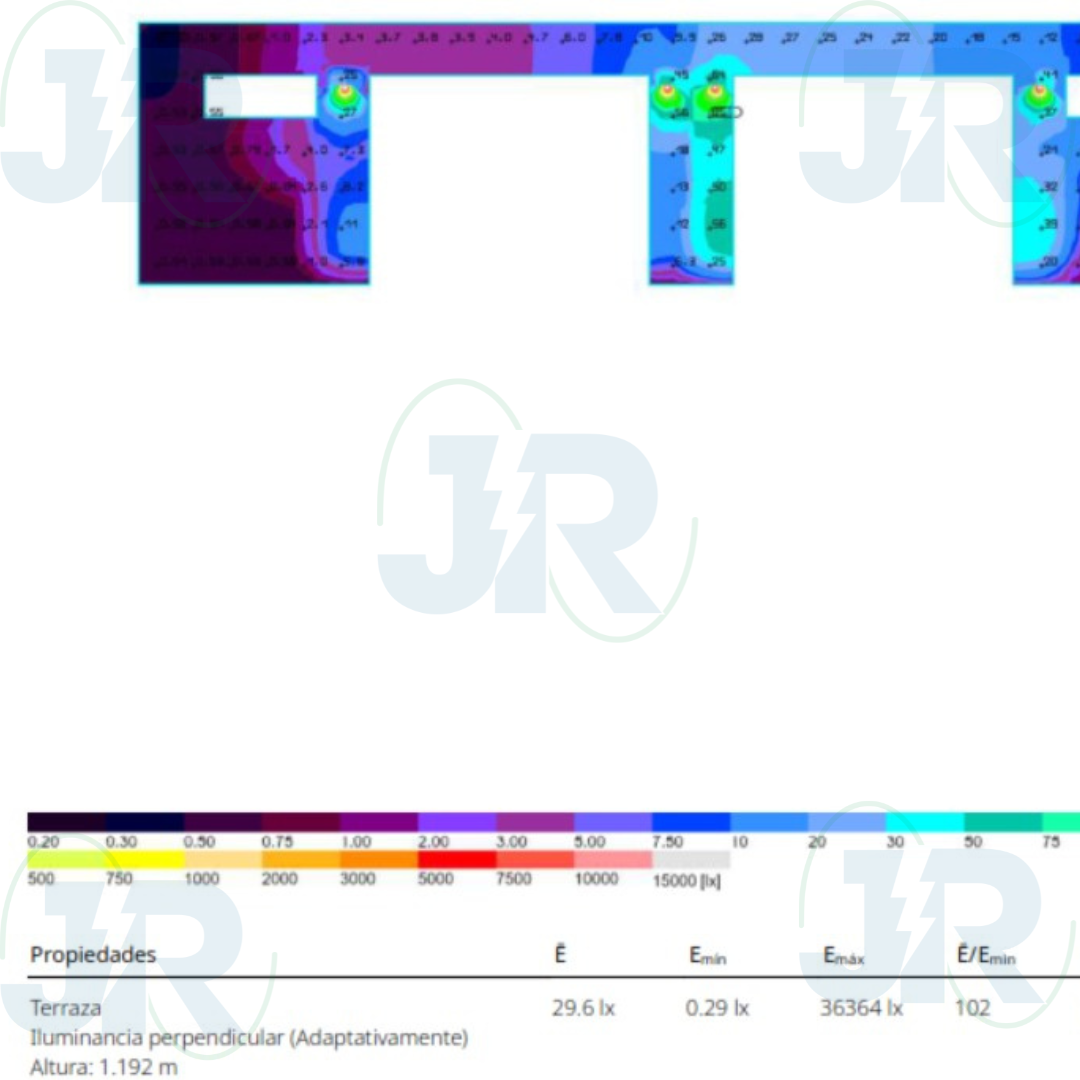

Evaluación y análisis de iluminación

Análisis técnico mediante herramientas digitales para visualizar, evaluar y documentar el comportamiento lumínico de una instalación.

Descripción del servicio

El estudio permite simular cómo se distribuye la luz antes de la instalación y visualizar los niveles de iluminación en distintos puntos. Ayuda a determinar la cantidad de luz necesaria para cada tarea, elegir las luminarias y el tipo de iluminación apropiados, y minimizar el consumo de energía.

Proceso de análisis

El estudio integra levantamiento, modelado, representación visual y documentación de los resultados obtenidos.

Recopilación de información y características generales del área.

Representación digital de espacios, elementos y condiciones del proyecto.

Procesamiento y visualización gráfica de los resultados del análisis.

Integración de resultados y documentación técnica del estudio.

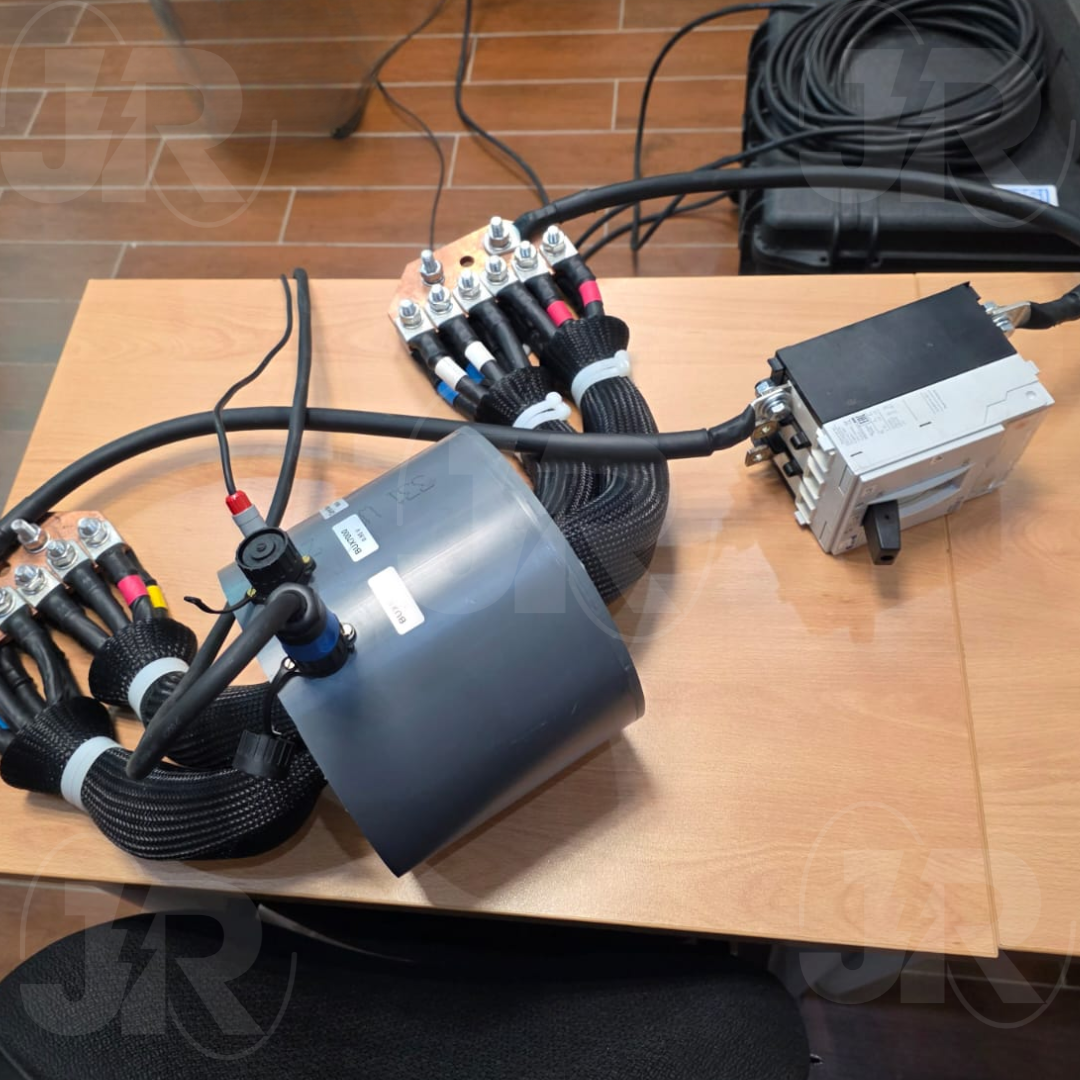

Selectividad y seguridad eléctrica

Análisis y ajuste de los dispositivos de protección para mejorar la respuesta del sistema eléctrico ante fallas y reducir afectaciones en la instalación.

Nivel de selectividad

Descripción del servicio

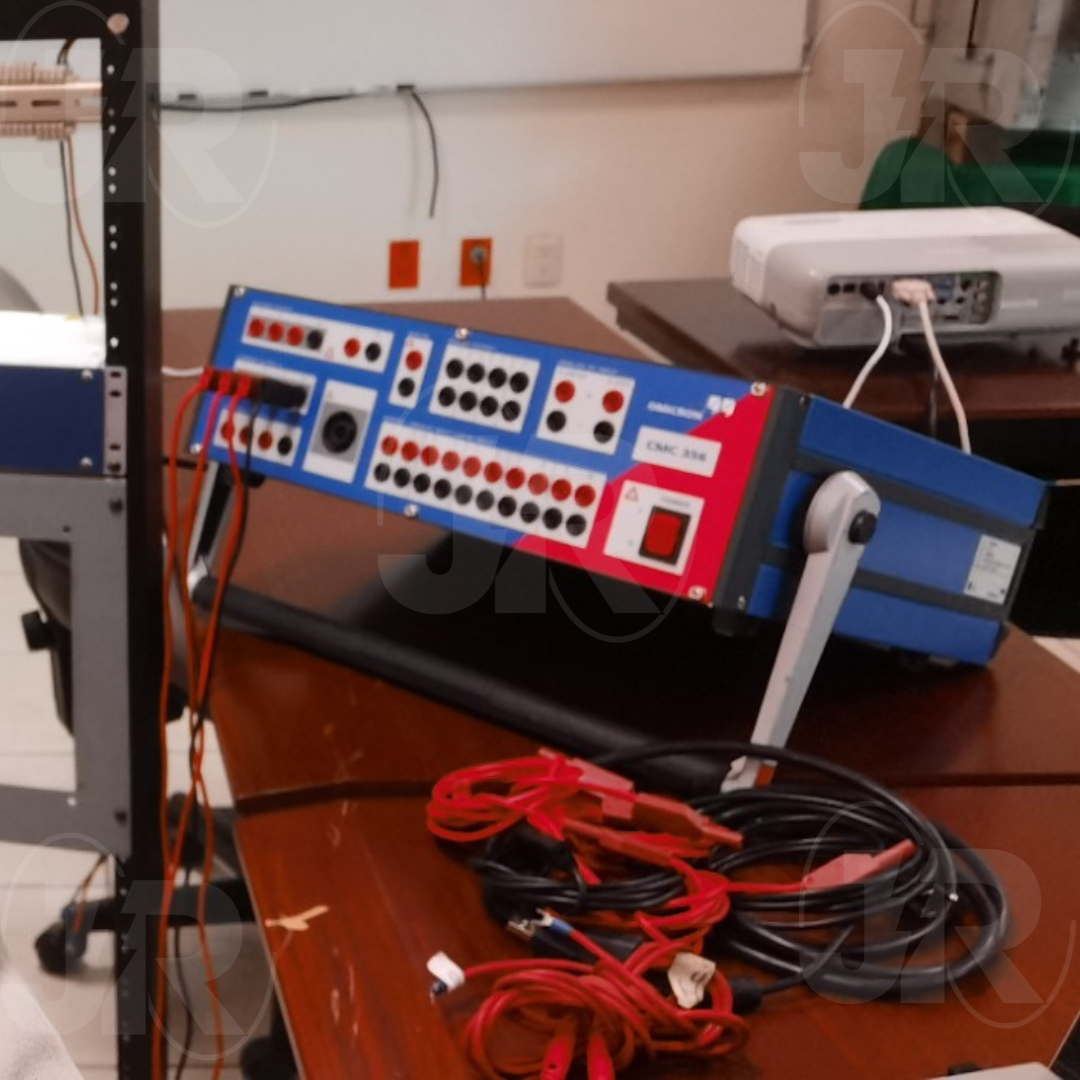

Ajuste coordinado de protecciones

Proceso de estudios para realizar ajustes en los diferentes equipos de protección del sistema eléctrico de distribución.

El análisis permite definir el orden adecuado de operación para aislar únicamente la parte afectada del sistema.

Beneficios principales

Elección de los equipos correctos de protección, como fusibles, interruptores, relevadores y otros dispositivos.

Realización de los ajustes necesarios para obtener una adecuada coordinación de protecciones.

Minimiza los daños en electrónica de potencia, sistemas de control y equipos de automatización.

Proceso de coordinación

El estudio integra recopilación de datos, modelado, evaluación de curvas y definición de ajustes para los dispositivos de protección.

Recopilación de datos de equipos, alimentadores y dispositivos instalados.

Representación técnica de la red eléctrica y sus protecciones.

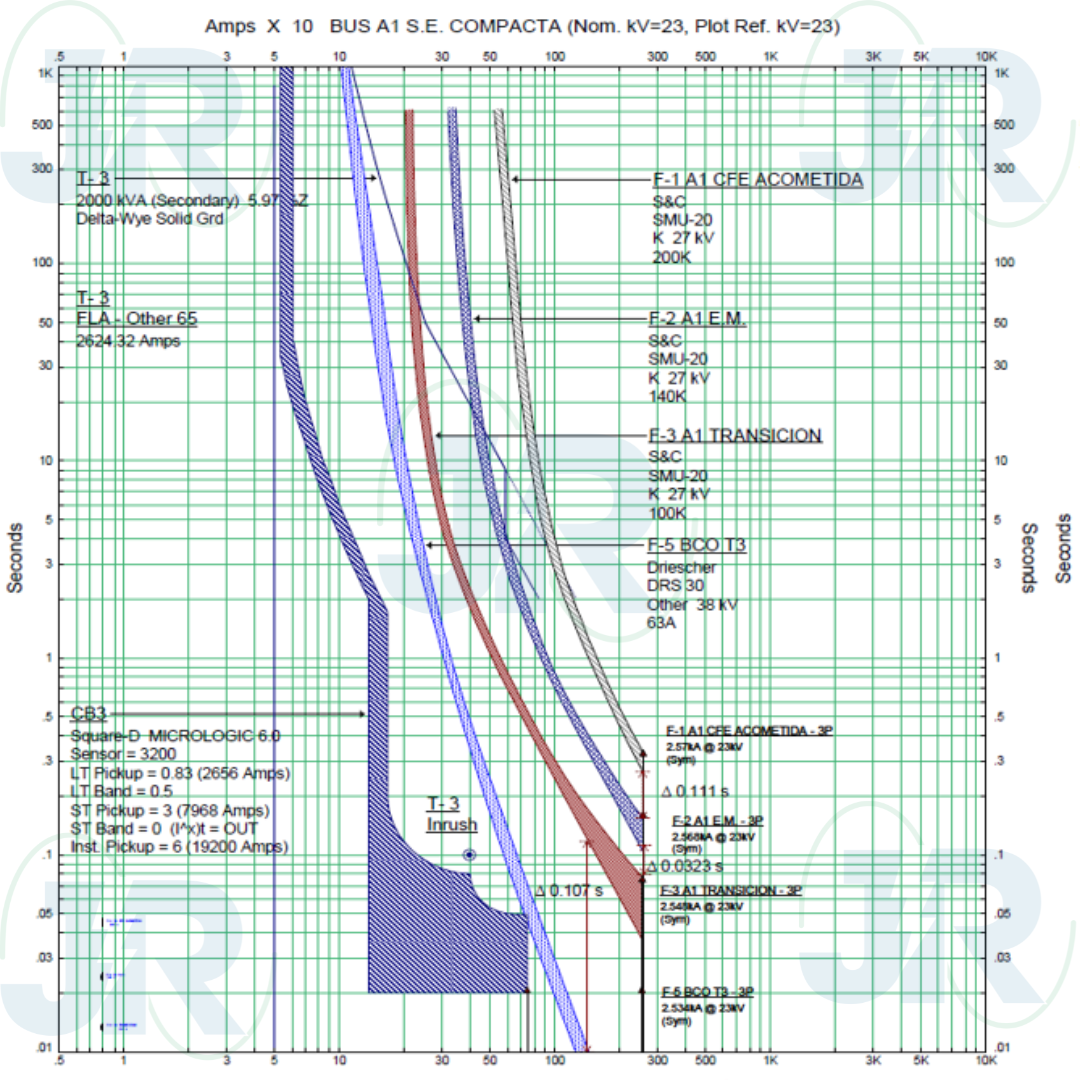

Comparación de curvas y evaluación del orden de operación de los equipos.

Definición y documentación de los parámetros recomendados de protección.

Evaluación de riesgo eléctrico

Análisis del sistema eléctrico para determinar los niveles de energía incidente, las distancias de seguridad y la protección personal requerida frente a un arco eléctrico.

Descripción del servicio

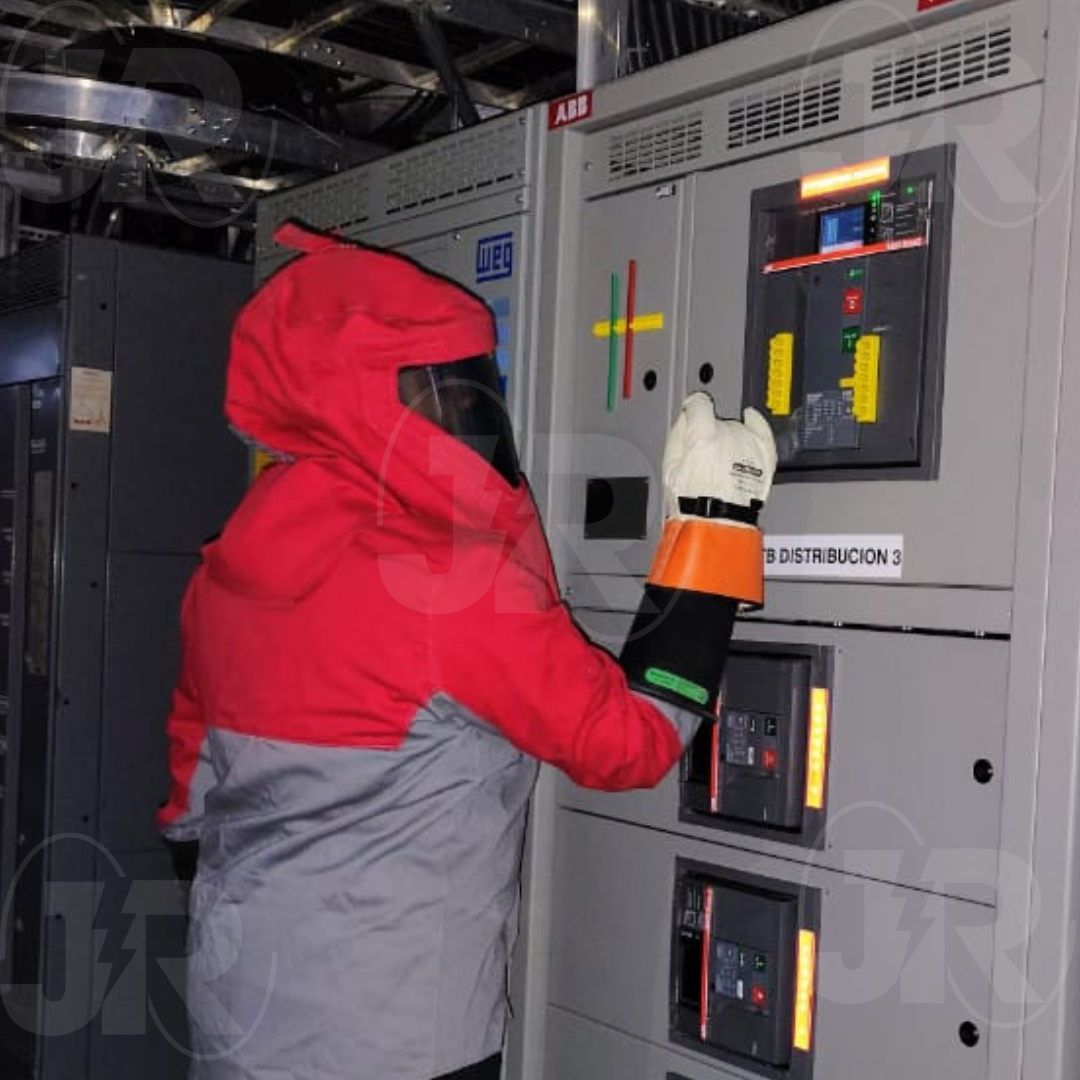

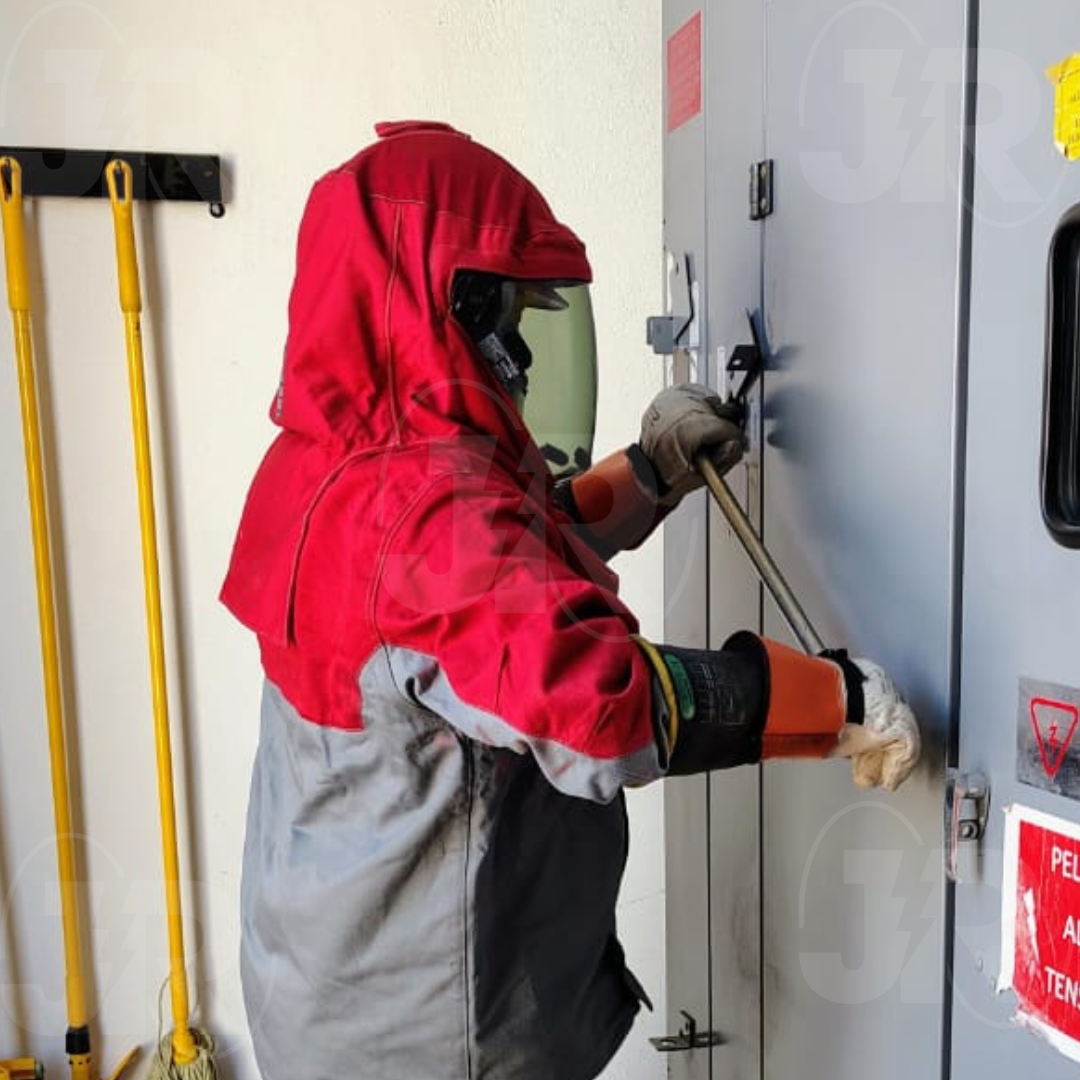

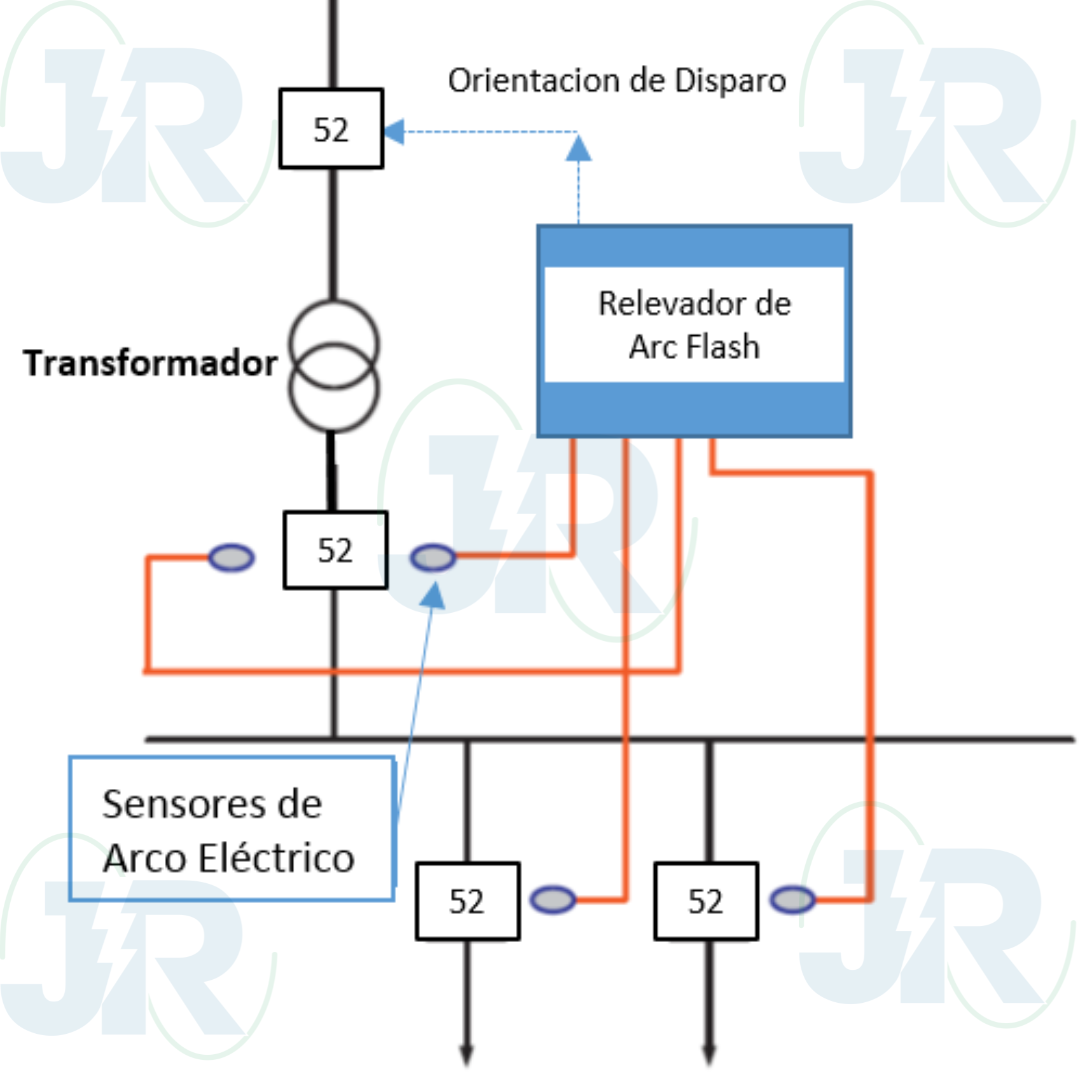

Evaluación de arco eléctrico

Estudios que se realizan en el sistema eléctrico de distribución para la selección de protección del equipo personal que puede soportar un arco eléctrico por corto circuito.

El análisis permite definir el nivel de protección personal necesario de acuerdo con la energía incidente y las condiciones del sistema eléctrico.

Beneficios principales

Permite elegir el nivel de protección para personal adecuado según la capacidad de cortocircuito.

Aumenta la seguridad del personal frente a fallas eléctricas.

Reduce el riesgo de incendios por sobrecargas o cortocircuitos.

Protege el equipo evitando daños por fallos eléctricos.

Proceso del estudio

El análisis integra información del sistema, cálculo de cortocircuito, evaluación de energía incidente y definición de medidas de protección.

Recopilación de datos de equipos, conductores, protecciones y configuración de la red.

Representación del sistema eléctrico mediante software especializado.

Evaluación de cortocircuito, energía incidente y distancias de seguridad.

Definición del nivel de protección personal y documentación de resultados.

Cumplimiento y eficiencia del sistema eléctrico

Evaluación técnica integral para verificar el cumplimiento de criterios de eficiencia, calidad, confiabilidad, continuidad, seguridad y sustentabilidad en instalaciones eléctricas de gran consumo.

Nivel de cumplimiento

Descripción del servicio

Evaluación técnica obligatoria

Estudio técnico obligatorio en México para grandes consumidores eléctricos, que analiza la infraestructura eléctrica conforme a criterios de eficiencia, calidad, confiabilidad, continuidad, seguridad y sustentabilidad. Su objetivo es asegurar el cumplimiento de normas y lineamientos técnicos para la correcta operación del sistema, así como contribuir a la eficiencia general de la red eléctrica.

El estudio permite identificar brechas técnicas, evaluar el desempeño de la instalación y definir acciones para mejorar su operación y cumplimiento.

Beneficios principales

Evita sanciones o rechazos por parte del operador de red.

Mejora la calidad de energía, asegurando que la energía consumida y la que se inyecta a la red sea de buena calidad, protegiendo equipos y procesos.

Reduce costos mediante la optimización del uso de energía, mejora del factor de potencia y acceso a mejores tarifas y mercados.

Facilita la expansión para instalar nuevos puntos de conexión o incrementar las cargas actuales.

Proceso del estudio

La evaluación integra recopilación de información, análisis eléctrico, verificación de cumplimiento y definición de acciones de mejora.

Recopilación de datos eléctricos, cargas, equipos y condiciones de operación.

Análisis de calidad, eficiencia, confiabilidad y continuidad del suministro eléctrico.

Comparación de resultados con criterios, lineamientos y requerimientos aplicables.

Definición de acciones correctivas, recomendaciones y estrategias de optimización.

Diagnóstico integral de equipos eléctricos

Evaluaciones especializadas para verificar la condición eléctrica, mecánica, dieléctrica y fisicoquímica de transformadores y equipos asociados, permitiendo detectar anomalías y planificar acciones de mantenimiento.

Transformer Diagnostic Center

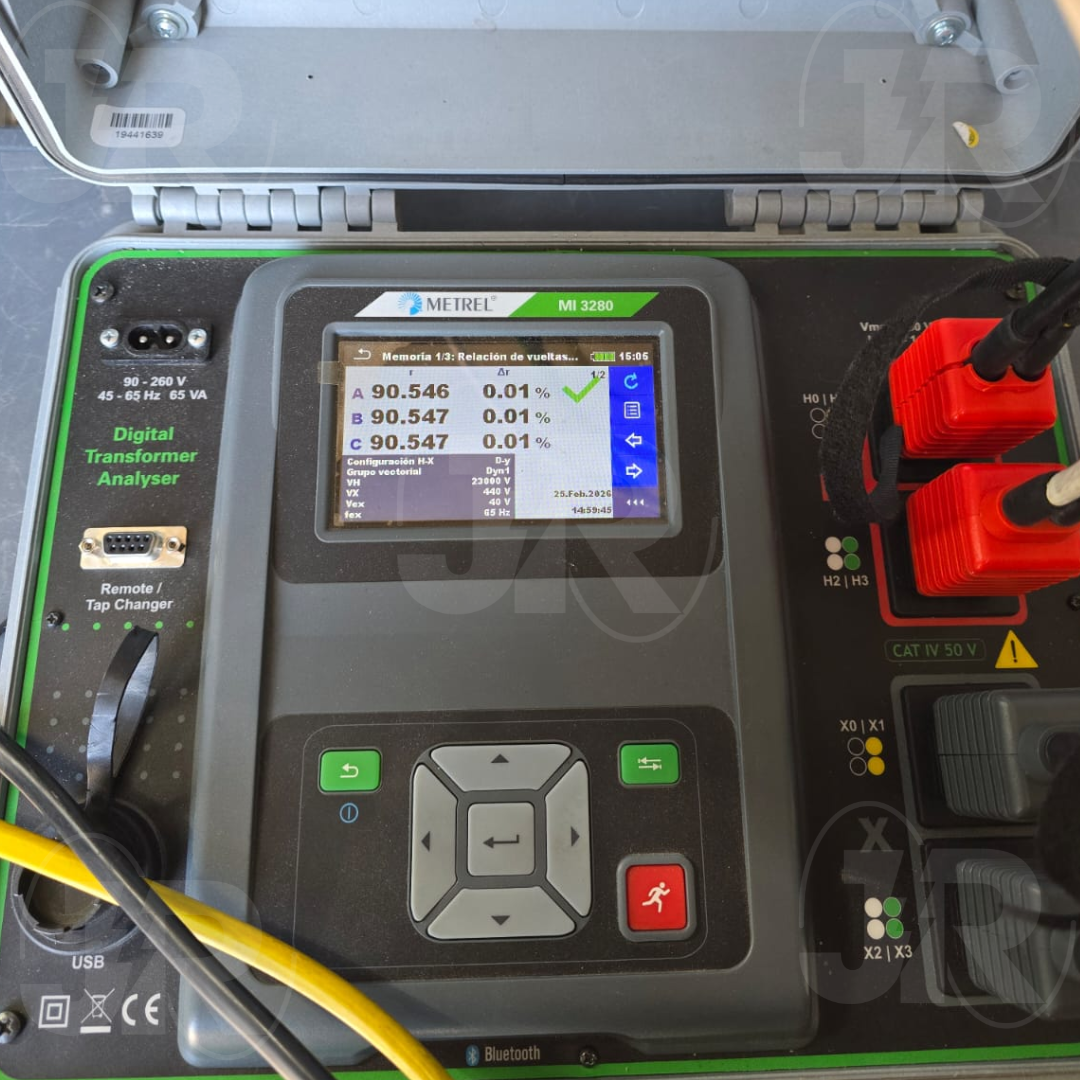

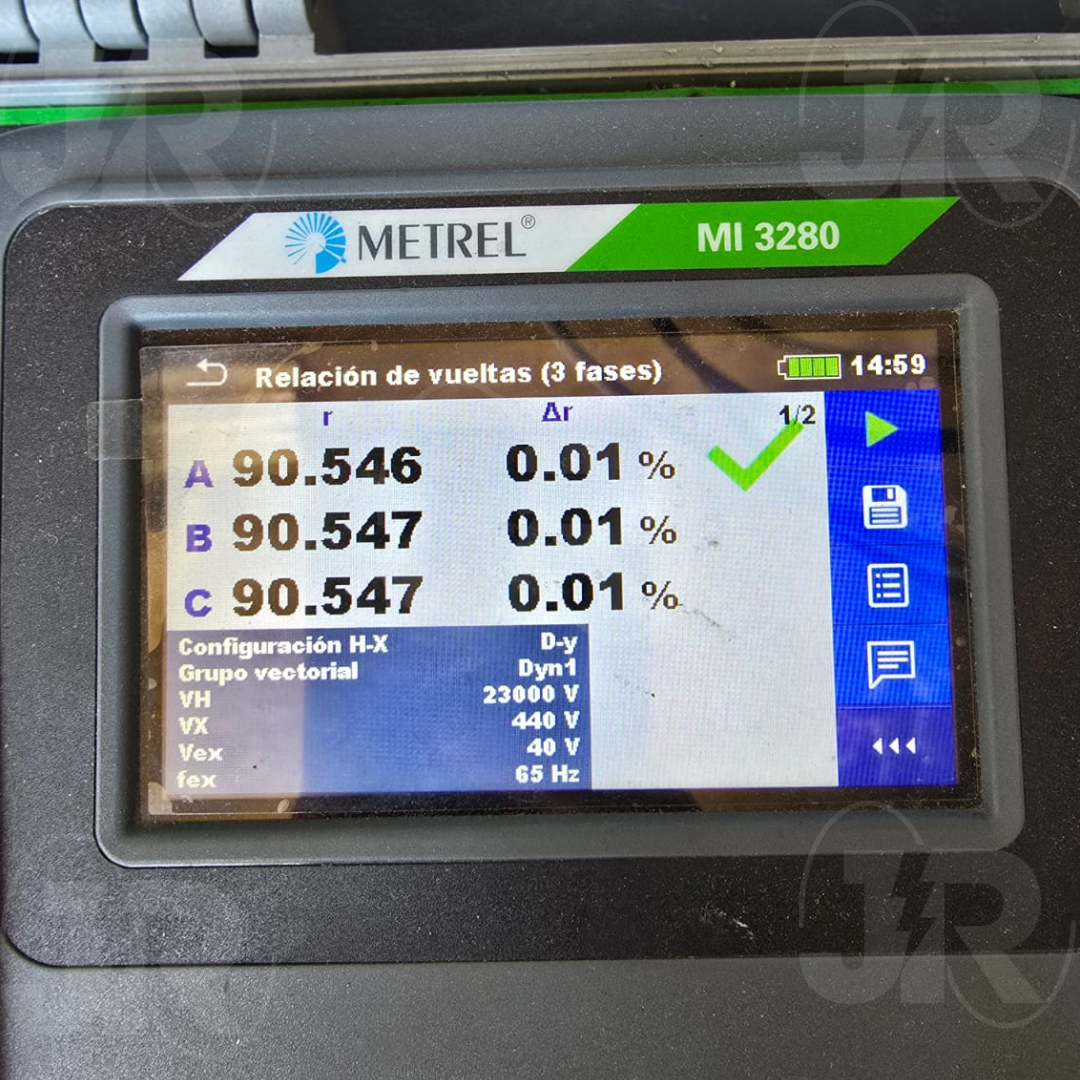

Verificación de la relación existente entre los voltajes del devanado primario y del devanado secundario del transformador.

Descripción de la prueba

Verificación de voltajes primario y secundario

Prueba que se realiza principalmente a transformadores secos, encapsulados y en aceite, para confirmar que la relación entre el voltaje de entrada, primario, y el voltaje de salida, secundario, sea la correcta. Se realiza tanto a transformadores nuevos, para corroborar que hayan sido fabricados correctamente y que no hayan sufrido algún daño durante su traslado, como a transformadores que ya se encuentran en operación.

Los valores obtenidos se comparan con la placa de datos y con la relación esperada en las diferentes derivaciones del transformador.

Ventajas del diagnóstico

Asegura el correcto funcionamiento del transformador.

Previene fallas en equipos sensibles conectados al sistema eléctrico.

Detecta anomalías a tiempo, reduciendo tiempos de paro y mantenimiento correctivo.

Garantiza mayor seguridad eléctrica, evitando sobrecalentamiento, fallas internas y riesgos eléctricos.

Evita pérdidas económicas al reducir fallas, daños en maquinaria, costos por paros, reparaciones y reemplazos.

Evaluación del aprovechamiento de la energía eléctrica y de la presencia de energía reactiva dentro de la instalación.

Evaluación energética

El análisis permite identificar el consumo de energía reactiva, las posibles penalizaciones económicas y las oportunidades para mejorar la eficiencia eléctrica.

Descripción del estudio

Eficiencia en el uso de la energía

Estudio especializado que permite evaluar la eficiencia con la que la instalación eléctrica utiliza la energía que recibe. Permite identificar si la planta está consumiendo energía reactiva innecesaria, la cual no produce trabajo útil y puede generar ineficiencia, sobrecargas y penalizaciones económicas por parte del suministrador eléctrico.

La evaluación permite conocer cómo se aprovecha la capacidad eléctrica y definir acciones para mejorar el factor de potencia.

Reduce costos por penalizaciones y cargos adicionales, cuantificando el ahorro potencial al corregir el problema.

Optimiza la eficiencia energética interna de la instalación.

Aumenta la capacidad eléctrica disponible sin invertir en ampliaciones de infraestructura.

Reduce la corriente y el calentamiento, aumentando la confiabilidad operativa de la planta.

Prolonga la vida útil de maquinaria y equipos eléctricos.

Facilita el cumplimiento normativo y la preparación para auditorías.

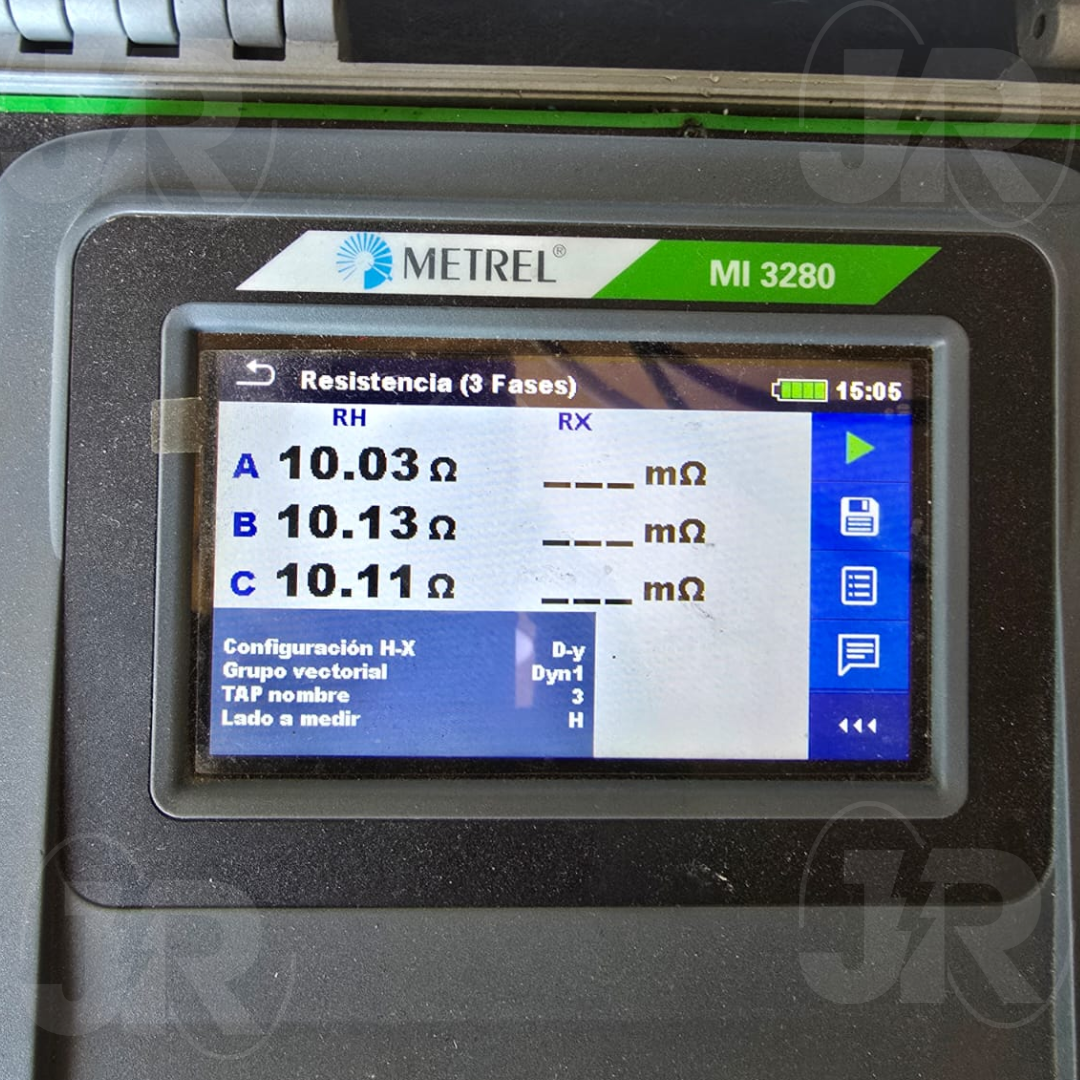

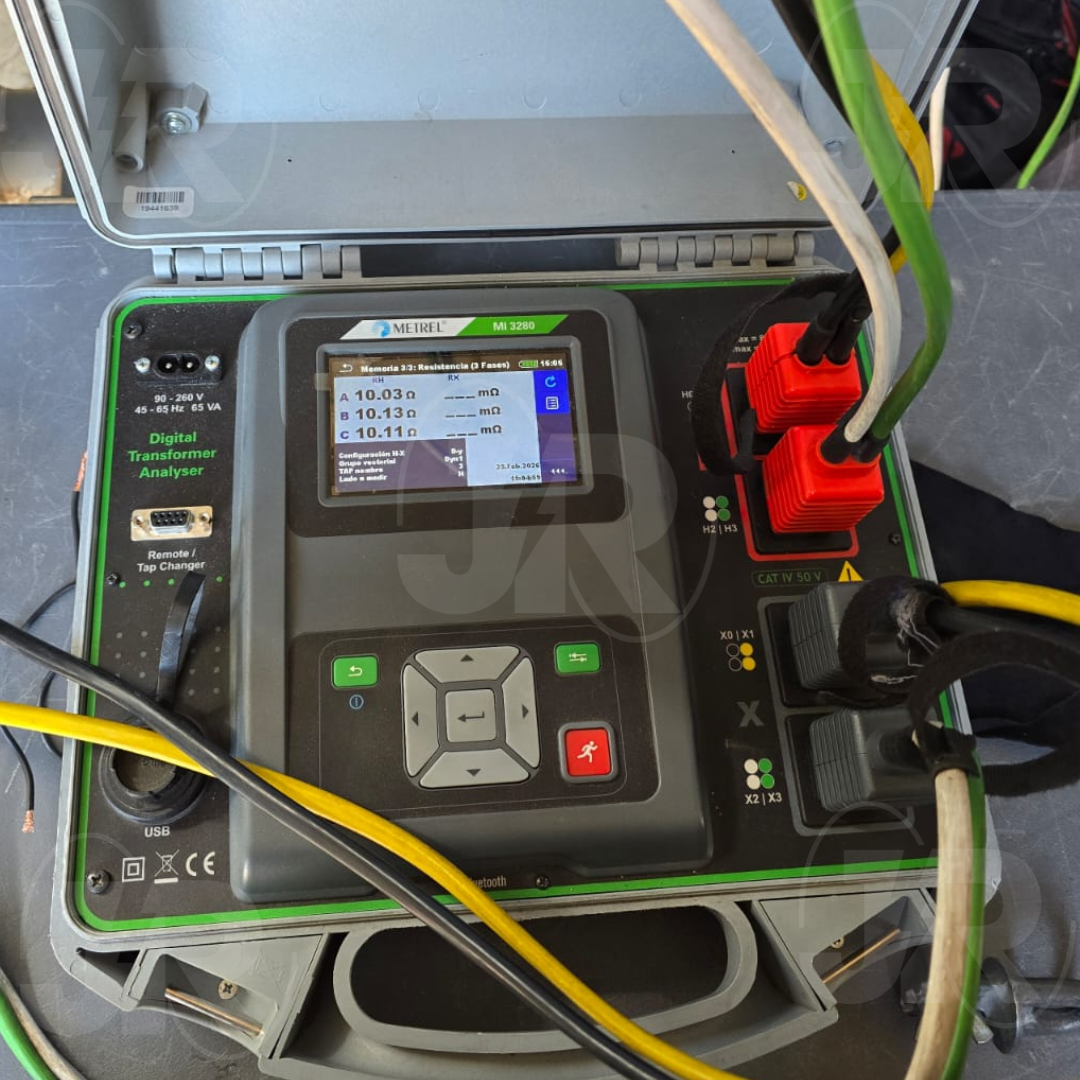

Medición de la resistencia eléctrica de bobinas y devanados para identificar anomalías internas y problemas de conexión.

Descripción de la prueba

Medición eléctrica de bobinas

Prueba que se realiza principalmente en transformadores y motores eléctricos con el objetivo de medir la resistencia eléctrica de sus bobinas o devanados. Permite detectar fallas como falsos contactos, conexiones deficientes, espiras en cortocircuito o daños en el cambio de derivaciones, asegurando la correcta operación del equipo.

La comparación entre fases y registros anteriores ayuda a identificar cambios, diferencias anormales y deterioro interno.

Ventajas del diagnóstico

Permite la detección temprana de fallas internas.

Evalúa el estado del aislamiento y ayuda a detectar deterioro térmico o mecánico en el devanado.

Facilita el diagnóstico de problemas de calentamiento que puedan afectar la operación.

Permite realizar comparaciones históricas para mantenimiento predictivo.

Valida resultados y aumenta la confiabilidad operativa del equipo.

Contribuye a prolongar la vida útil del transformador o motor.

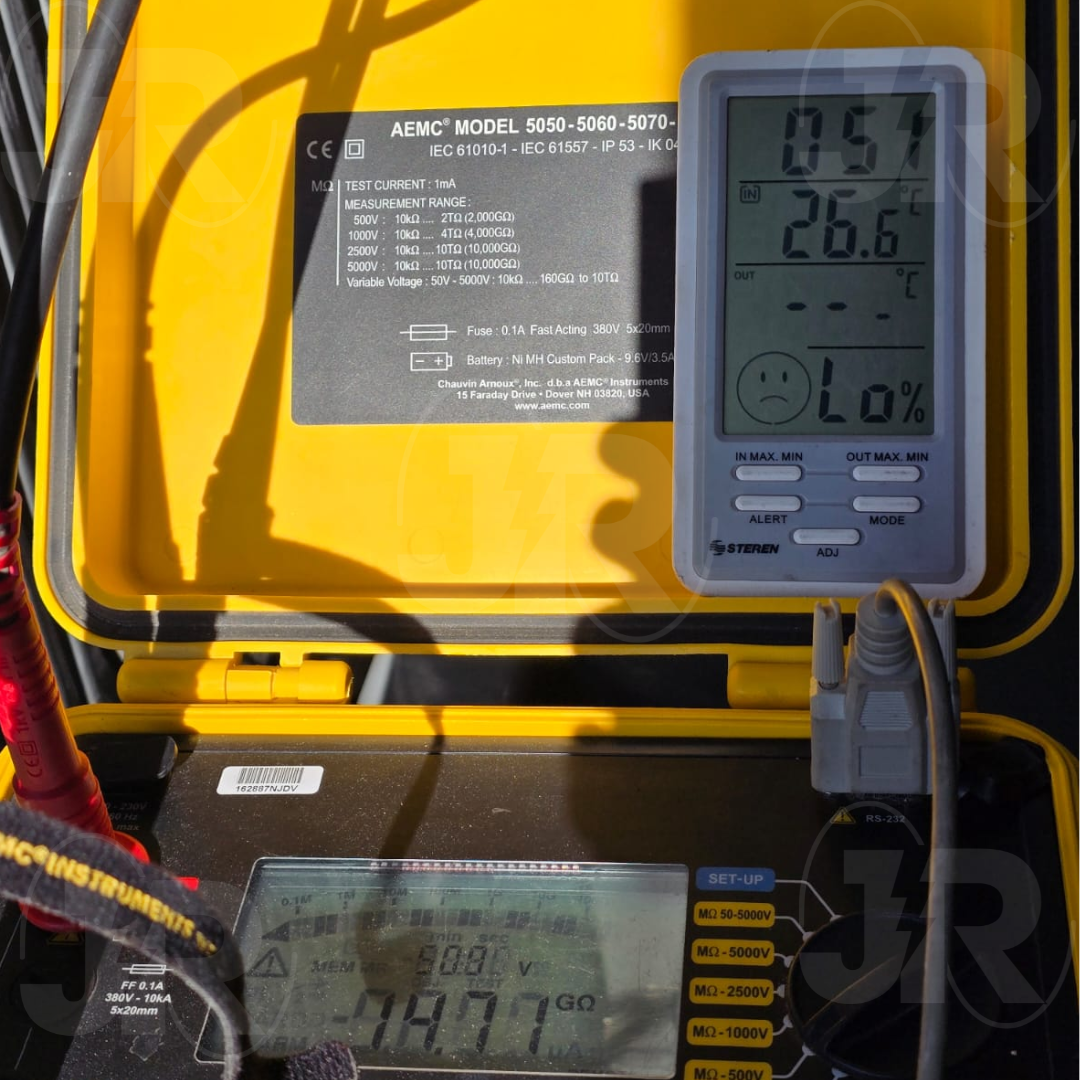

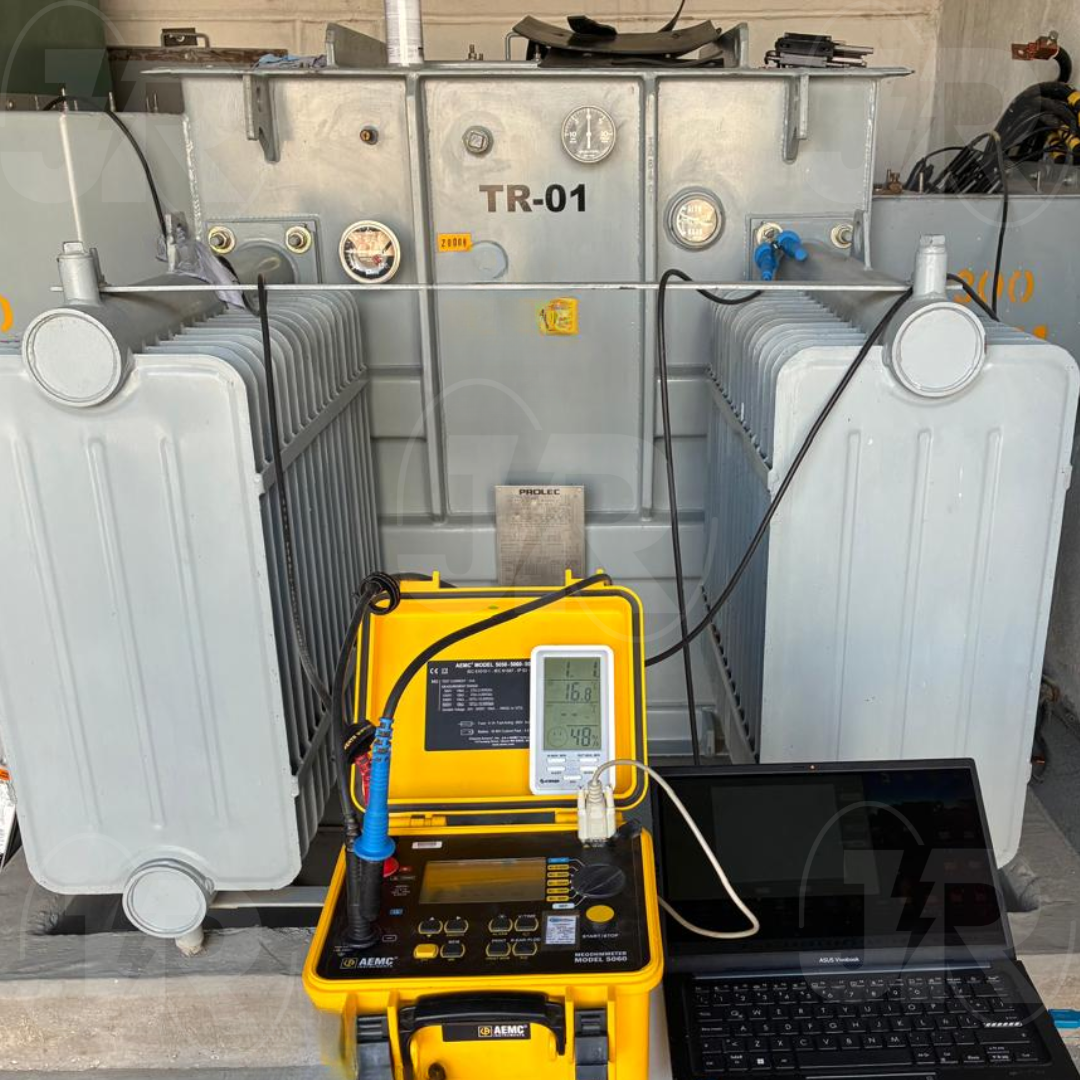

Evaluación del estado del aislamiento para identificar fugas de corriente y prevenir fallas eléctricas.

Descripción de la prueba

Detección de fugas de corriente

Pruebas que permiten evaluar el estado del aislamiento en los equipos eléctricos. Su objetivo es identificar posibles fugas de corriente que puedan comprometer la operación, la seguridad y la vida útil de los equipos.

Los resultados ayudan a identificar humedad, contaminación, envejecimiento o deterioro en los materiales aislantes.

Ventajas del diagnóstico

Previene fallas eléctricas al identificar daños en el aislamiento antes de que se conviertan en un problema.

Aumenta la seguridad eléctrica al disminuir riesgos de cortocircuitos, descargas e incendios.

Extiende la vida útil de los equipos mediante mantenimiento predictivo basado en condición.

Reduce costos de mantenimiento al evitar reparaciones de emergencia y reemplazos prematuros.

Contribuye al cumplimiento normativo al integrar la prueba dentro del mantenimiento preventivo o predictivo.

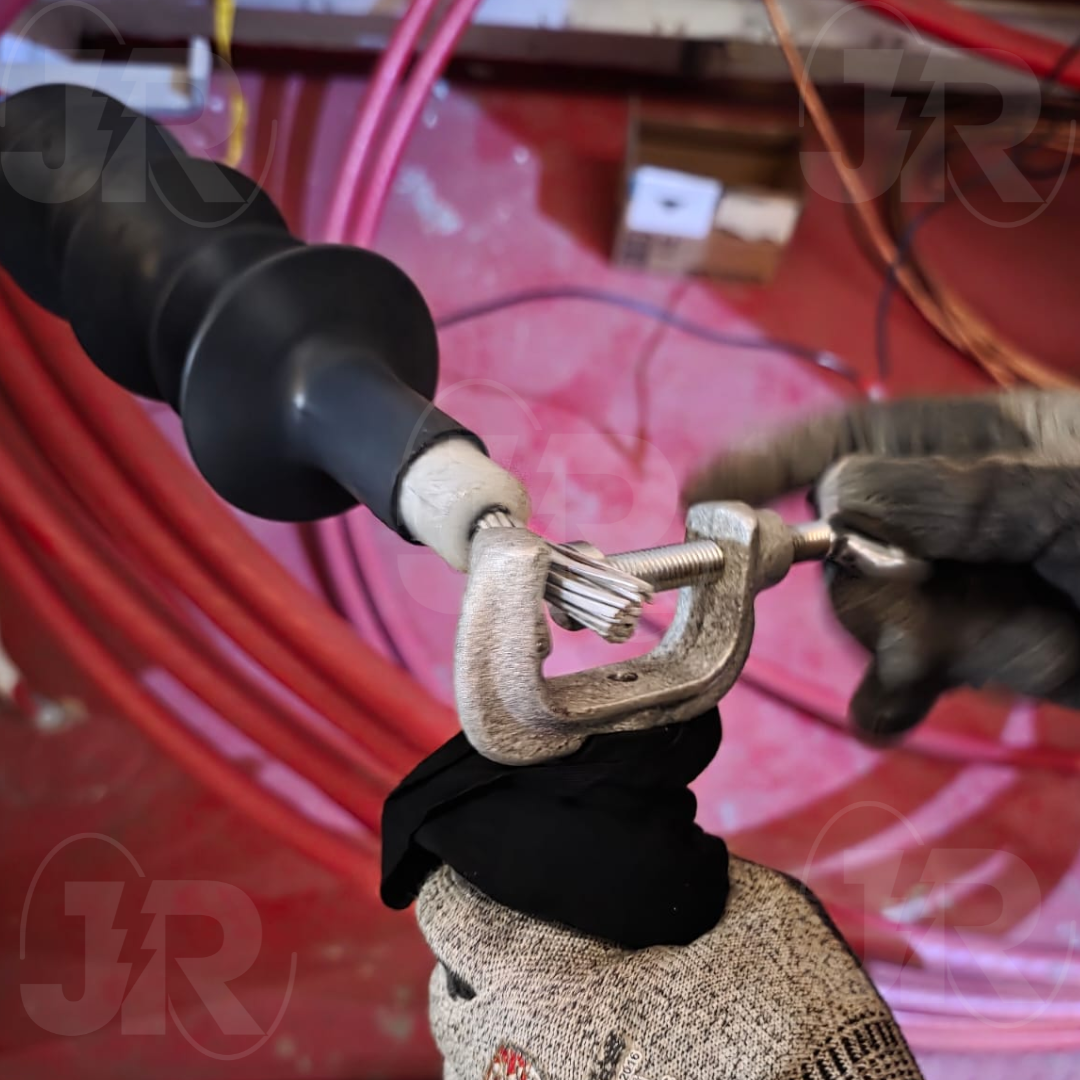

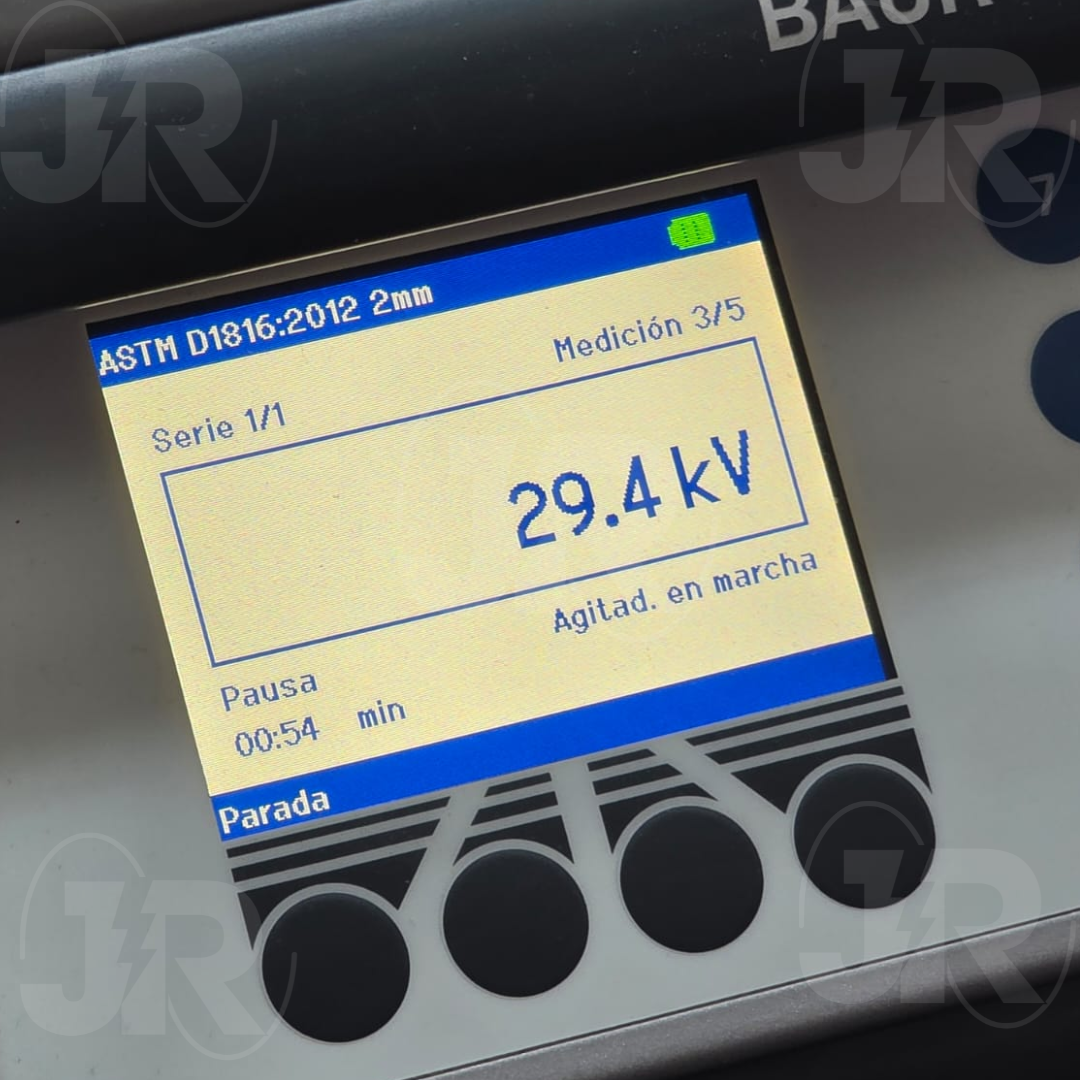

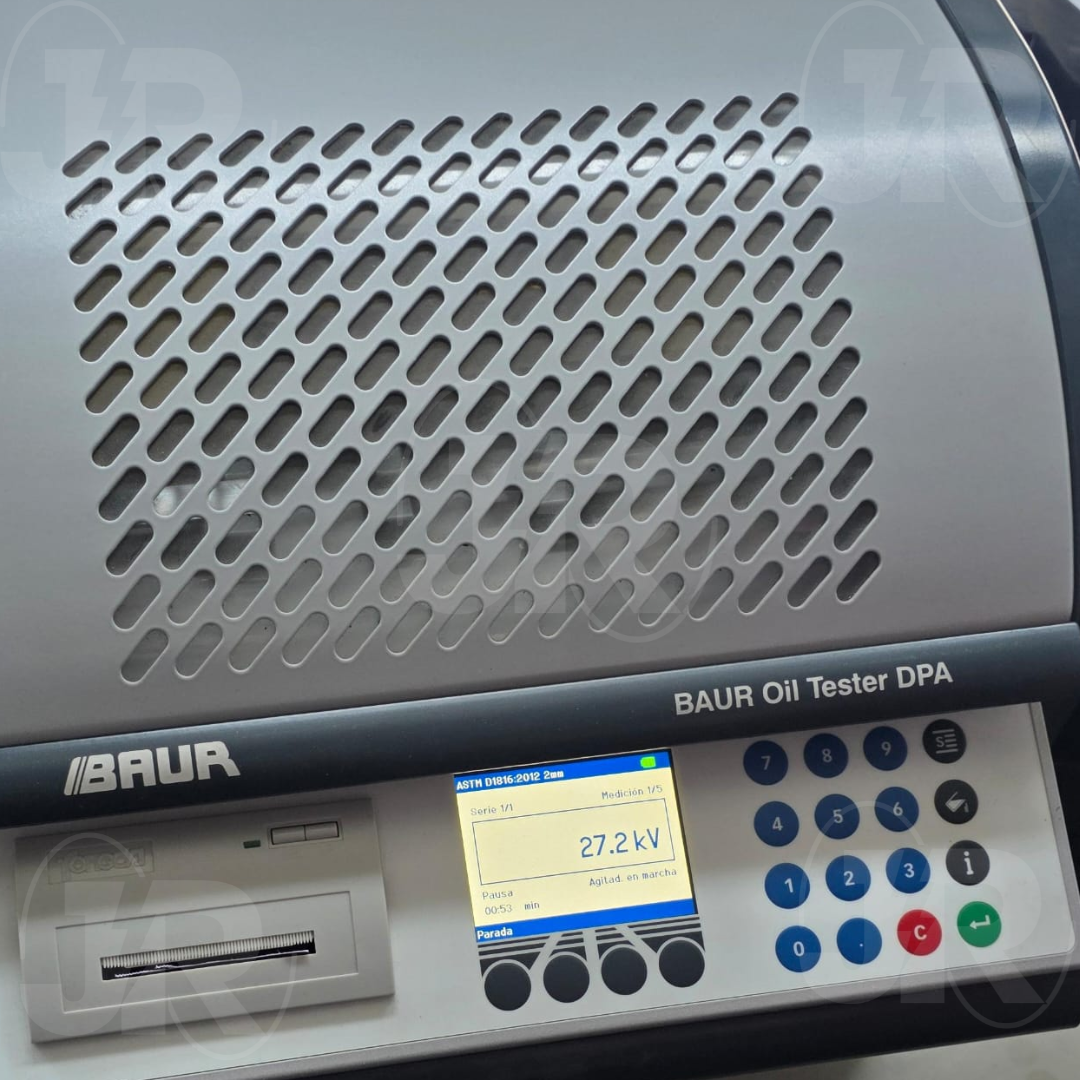

Ensayo para verificar la capacidad del aislamiento de soportar altos voltajes sin sufrir perforaciones eléctricas.

Descripción de la prueba

Evaluación del aislamiento eléctrico

Pruebas que permiten verificar la capacidad de los materiales aislantes para soportar altos voltajes sin perforarse ni permitir el paso de corriente. Son esenciales para garantizar la seguridad y el correcto funcionamiento de equipos eléctricos, especialmente en sistemas de media y alta tensión.

La prueba confirma que el aislamiento mantiene sus propiedades dieléctricas bajo condiciones eléctricas exigentes.

Mayor seguridad eléctrica, reduciendo riesgos de fallas e incendios.

Validación del estado del aislamiento en equipos críticos.

Prevención de daños y paros no programados.

Reducción de costos de mantenimiento al evitar fallas catastróficas.

Cumplimiento con estándares y normativas, ya que forma parte de ensayos de aceptación, mantenimiento y certificación.

Mayor vida útil de los equipos al detectar deterioro desde etapas tempranas.

Tratamiento del aceite dieléctrico para reducir gases disueltos, humedad, partículas y residuos que puedan comprometer la operación del transformador.

Tratamiento del aceite dieléctrico

El aceite se recircula mediante equipos especializados para retirar gases, humedad y contaminantes, recuperando condiciones adecuadas para el aislamiento y la refrigeración del transformador.

Descripción del proceso

Purificación y recirculación del aceite

Proceso que se utiliza en transformadores de potencia y equipos con aceite dieléctrico para recircular el aceite y eliminar el porcentaje de gases disueltos y residuos presentes en el mismo. Estos gases pueden generarse cuando existen procesos anormales como sobrecalentamientos, descargas parciales o fallas internas.

El tratamiento mejora las propiedades aislantes y térmicas del aceite, ayudando a mantener una operación segura y estable.

Ventajas del tratamiento

Facilita el diagnóstico temprano de condiciones asociadas con fallas internas.

Reduce el riesgo de fallas catastróficas, incendios y daños severos en el transformador.

Contribuye a extender la vida útil del transformador y de su sistema de aislamiento.

Permite planificar acciones de mantenimiento preventivo de manera más efectiva.

Ayuda a evitar paros no programados en los procesos de producción.

Genera ahorros al reducir costos de reparación y reemplazo de equipos.

Contribuye al cumplimiento de normas y procedimientos de mantenimiento preventivo.

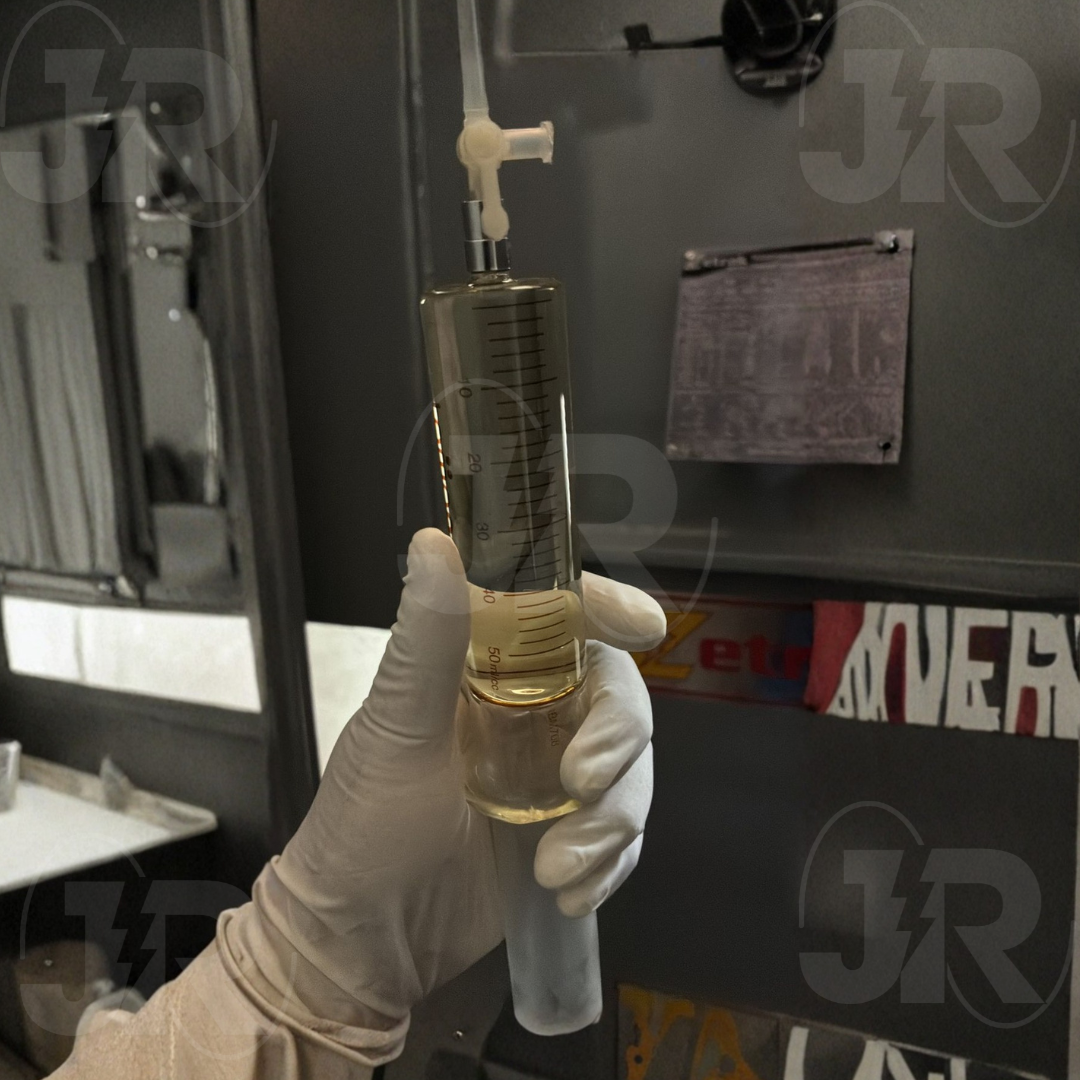

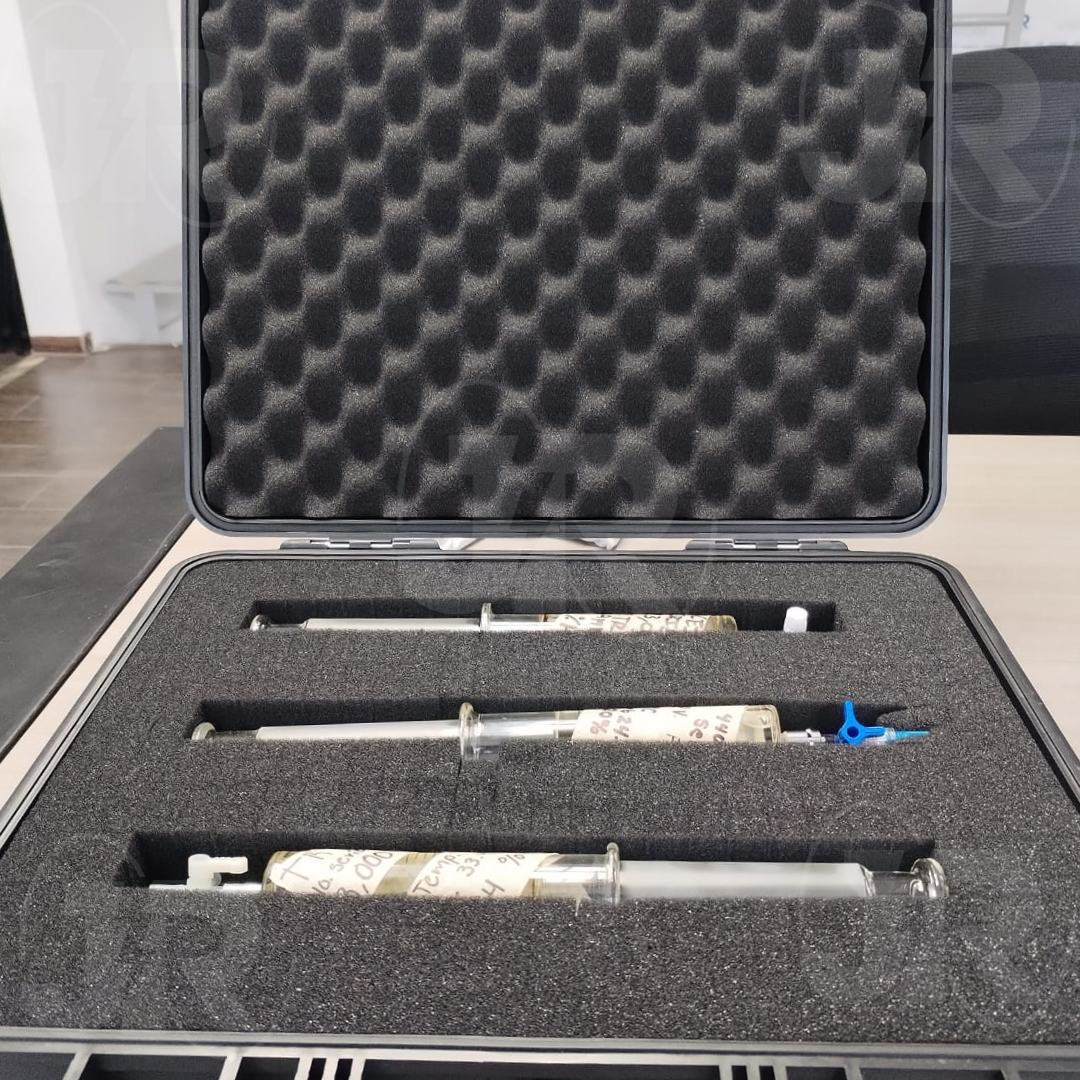

Análisis del aceite dieléctrico para identificar gases que funcionan como indicadores de posibles fallas eléctricas, térmicas o internas.

Descripción del análisis

Identificación de gases indicadores

Análisis especializado aplicado a transformadores y equipos que utilizan aceite dieléctrico. Su objetivo es identificar y cuantificar los gases que se generan en el interior del equipo y que permanecen disueltos en el aceite, ya que estos funcionan como indicadores directos de posibles fallas eléctricas. Este análisis es uno de los métodos más precisos para evaluar la condición interna del transformador sin desmontarlo ni interrumpir su operación.

La composición y concentración de los gases aporta información sobre descargas, sobrecalentamientos y deterioro interno.

Ventajas del análisis

Permite el diagnóstico temprano de fallas internas en el transformador.

Reduce el riesgo de fallas catastróficas, explosiones o incendios.

Contribuye a extender la vida útil del transformador.

Facilita la planificación del mantenimiento preventivo y predictivo.

Ayuda a evitar paros no programados en los procesos de producción.

Reduce costos relacionados con reparaciones mayores y reemplazo de equipos.

Contribuye al cumplimiento de normas y procedimientos de mantenimiento preventivo.

Evaluación de las propiedades físicas y químicas del aceite dieléctrico para determinar su estado, capacidad de aislamiento, nivel de degradación y posibles contaminantes.

Diagnóstico integral del aceite

Las pruebas de laboratorio permiten conocer el grado de envejecimiento, contaminación y capacidad aislante del aceite dieléctrico para planificar acciones de mantenimiento basadas en su condición real.

Descripción del análisis

Evaluación del aceite dieléctrico

Conjunto de pruebas de laboratorio que evalúan las propiedades físicas y químicas del aceite dieléctrico con el fin de determinar su estado, capacidad de aislamiento, nivel de degradación y contaminación. Se aplica principalmente en transformadores de potencia, transformadores de distribución, reactores y bancos de capacitores. Es una herramienta esencial para el diagnóstico preventivo de equipos eléctricos que utilizan aceite como medio aislante y refrigerante.

Los resultados permiten conocer si el aceite conserva sus propiedades aislantes o requiere tratamiento, regeneración o sustitución.

Ventajas del análisis

Reduce paros inesperados mediante la detección oportuna del deterioro del aceite.

Previene daños catastróficos en el equipo.

Protege la integridad de los transformadores y de sus sistemas de aislamiento.

Optimiza los costos de mantenimiento al evitar intervenciones innecesarias o reparaciones de emergencia.

Permite tomar decisiones de mantenimiento basadas en datos reales y resultados de laboratorio.

Contribuye al cumplimiento de estándares de seguridad y prácticas de la industria.

Identificación de Bifenilos Policlorados presentes en aceites dieléctricos para garantizar su manejo adecuado, el cumplimiento ambiental y la disposición responsable de equipos eléctricos.

Evaluación ambiental del aceite

El análisis permite detectar la presencia de BPC en aceites dieléctricos y establecer las medidas necesarias para su mantenimiento, retiro, transporte, almacenamiento o disposición final.

Descripción del análisis

Identificación de compuestos BPC

Pruebas que se realizan para identificar la presencia de Bifenilos Policlorados, BPC, en aceites dieléctricos de transformadores y otros equipos eléctricos. Los BPC son compuestos químicos sintéticos formados por átomos de cloro unidos a un bifenilo, los cuales pueden resultar nocivos para la salud y para el medio ambiente. Este análisis es fundamental para el manejo adecuado de los equipos eléctricos, especialmente durante procesos de mantenimiento, retiro, sustitución o disposición final.

Los resultados permiten determinar si el aceite y el equipo requieren procedimientos especiales de control, transporte, almacenamiento o disposición.

Ventajas del análisis

Garantiza el cumplimiento ambiental y normativo aplicable.

Evita sanciones relacionadas con el manejo o la disposición inadecuada de residuos.

Reduce riesgos para el personal y para el medio ambiente.

Permite identificar oportunamente equipos y aceites contaminados.

Facilita los procesos de manejo, almacenamiento y eliminación responsable.

Apoya programas de modernización y sustitución de equipos antiguos.

Proporciona trazabilidad y documentación legal sobre el estado del aceite.

Diagnóstico de aislamiento eléctrico

Evaluación preventiva del aislamiento en cables de media y alta tensión mediante señales de muy baja frecuencia y niveles controlados de prueba.

Descripción del servicio

Evaluación preventiva del aislamiento

Very Low Frequency es una técnica de mantenimiento preventivo utilizada para realizar pruebas de aceptación, instalación y mantenimiento. Consiste en verificar el estado del aislamiento en cables de media y alta tensión, sometiéndolos a una tensión de prueba significativamente superior a la que experimentan durante sus condiciones normales de funcionamiento.

La prueba permite evaluar el comportamiento del aislamiento bajo una señal controlada, identificando posibles condiciones de riesgo.

Ventajas de la prueba

Beneficios principales

Detección de fallas en el aislamiento.

Pruebas no destructivas.

Mayor confiabilidad en el servicio.

Detección temprana de anomalías.

Proceso de prueba

La evaluación integra preparación del circuito, conexión del equipo, aplicación controlada de tensión y análisis de los resultados obtenidos.

Verificación del circuito, condiciones de seguridad y aislamiento del cable a evaluar.

Instalación del equipo VLF y configuración de parámetros de prueba.

Aplicación controlada de tensión de muy baja frecuencia al aislamiento.

Evaluación de resultados y detección de posibles anomalías o fallas.

Verificación de protección y apertura

Evaluación eléctrica para comprobar que los interruptores de potencia detecten fallas y desconecten correctamente dentro de los tiempos y parámetros establecidos por su diseño.

Descripción del servicio

Verificación de operación y protección

Pruebas eléctricas que se realizan a interruptores de potencia para comprobar que detectan fallas y se abren, desconectan, correctamente en los tiempos y parámetros que marca su diseño. El objetivo es asegurar que el interruptor proteja al sistema eléctrico, evitando daños a los equipos y reduciendo riesgos de accidentes.

La prueba permite comprobar el tiempo de actuación, la apertura de contactos y la respuesta real ante condiciones simuladas de falla.

Ventajas de la prueba

Beneficios principales

Mayor seguridad eléctrica, evitando fallas graves, cortocircuitos, explosiones y riesgos para el personal.

Protección de equipo crítico contra daños ocasionados por cortocircuitos.

Contribuye al cumplimiento normativo y a la documentación técnica de las protecciones instaladas.

Reduce tiempos de paro al detectar interruptores defectuosos antes de que fallen y detengan la operación de planta.

Ofrece un diagnóstico real del sistema, confirmando si las protecciones están coordinadas y correctamente ajustadas.

Proceso de la prueba

La evaluación integra inspección, conexión del equipo, simulación de condiciones de operación y análisis de tiempos de respuesta.

Revisión del interruptor, parámetros de ajuste, conexiones y condiciones físicas.

Instalación del equipo de prueba y configuración de las variables eléctricas.

Simulación de condiciones de falla para evaluar la actuación del interruptor.

Comparación de tiempos y parámetros obtenidos con los valores de diseño.

IEEE 3001 · Reguladores de voltaje

Mantienen un voltaje estable en equipos sensibles a variaciones superiores o inferiores al rango requerido para su operación adecuada.

• Estabilidad del voltaje suministrado.
• Protección de equipos sensibles.
• Reducción de interrupciones y fallas.
• Mayor confiabilidad de los procesos.

IEEE 3003 · Sistemas de puesta a tierra

Permiten limitar sobretensiones, estabilizar el voltaje respecto a tierra, favorecer la actuación de dispositivos de protección y evitar corrientes ocasionadas por conexiones inadecuadas.

• Control de sobretensiones eléctricas.
• Estabilización del voltaje respecto a tierra.
• Activación adecuada de las protecciones.
• Reducción de riesgos para equipos y personal.

IEEE 3004 · Supresores de transientes y filtros

Los supresores desvían excesos transitorios de energía hacia tierra, mientras que los filtros reducen distorsiones armónicas que afectan equipos y sistemas de control.

• Protección ante picos transitorios de voltaje.
• Reducción de distorsiones armónicas.
• Mayor estabilidad de equipos electrónicos.
• Mejor desempeño de dispositivos de protección.

IEEE 3005 · UPS y plantas de emergencia

Proporcionan energía estable y respaldo cuando ocurre una interrupción en el suministro principal, ayudando a mantener cargas y procesos críticos.

• Respaldo ante fallas del suministro.
• Energía estable para cargas críticas.
• Continuidad de procesos esenciales.
• Tiempo disponible para una desconexión segura.

IEEE 3006 · Redundancia

Nivel superior de protección para procesos altamente críticos, donde una falla eléctrica podría ocasionar consecuencias operativas, económicas o de seguridad significativas.

• Continuidad en procesos críticos.
• Reducción del impacto de una falla.
• Sistemas alternos de respaldo.
• Mayor disponibilidad operativa.

IEEE 3007 · Mantenimiento y monitoreo

El mantenimiento adecuado y el monitoreo continuo permiten conservar la inversión, detectar anomalías y prolongar la vida útil de los equipos eléctricos.

• Detección temprana de anomalías.
• Reducción de fallas inesperadas.
• Planeación del mantenimiento.
• Extensión de la vida útil de los equipos.
